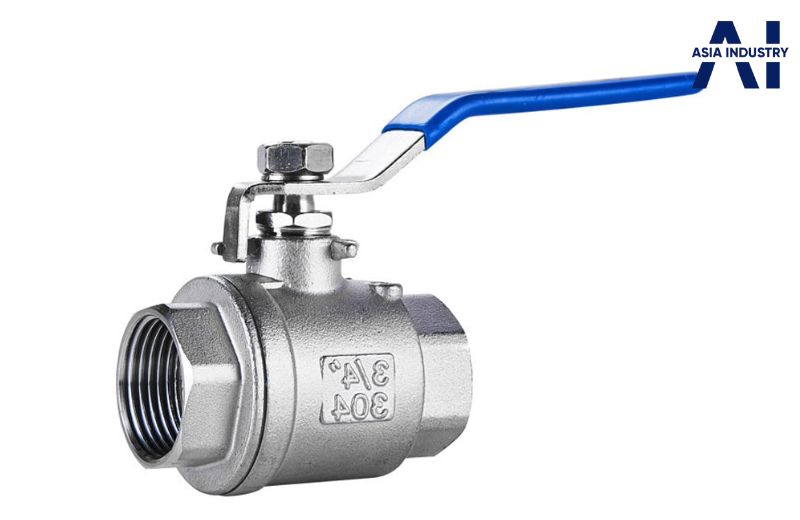

Van bi
Van bi là sản phẩm có cấu tạo đơn giản nhưng được sử dụng rất rộng rãi hiện nay không chỉ trong công nghiệp mà cả trong dân dụng. Sở dĩ chúng phổ biến như vậy vì việc lắp đặt và sử dụng van bi vô cùng dễ dàng. Bài viết dưới đây sẽ giới thiệu chi tiết về dòng van này để quý khách có thể hiểu sâu hơn và lựa chọn đúng chủng loại mình cần.

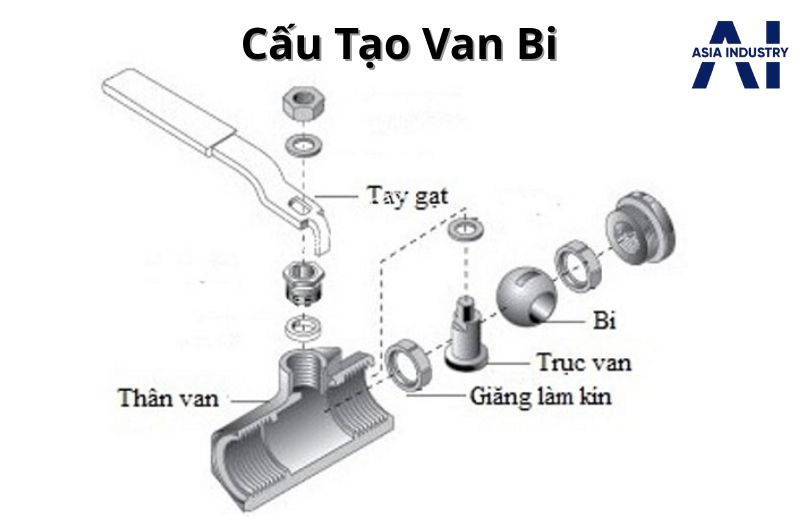

1 Cấu tạo van bi
Van bi được cấu tạo từ năm bộ phận chính: bi van, thân van, trục van, gioang van, bộ phận điều khiển.
1.1 Bi van
Bi van là bộ phần chính có tác dụng điều tiết dòng chảy đi qua. Nó có dạng một khối hình cầu và được khoét một lỗ tròn xuyên tâm . lỗ tròn này để dòng chảy lưu thông qua khi van mở. Hai mặt còn lại của van là khối liền để ngăn chặn dòng chảy khi van đóng.
Đây là bộ phận tiếp xúc trực tiếp với dòng chảy, do đó nếu yêu cầu độ bền cao, hoặc độ tinh khiết khi sử dụng thì chúng ta nên sử dụng bi inox. Ngoài ra còn có trên thị trường còn có các loại bi nhựa, bi gang, bi đồng….
1.2 Thân van

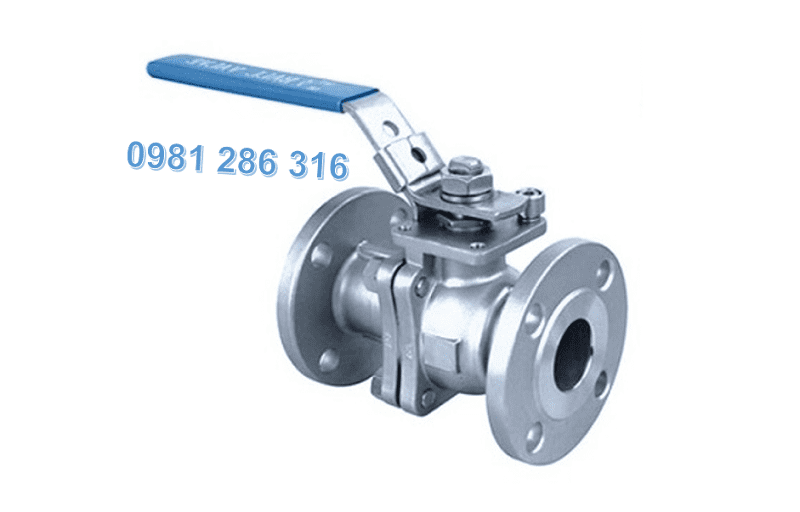

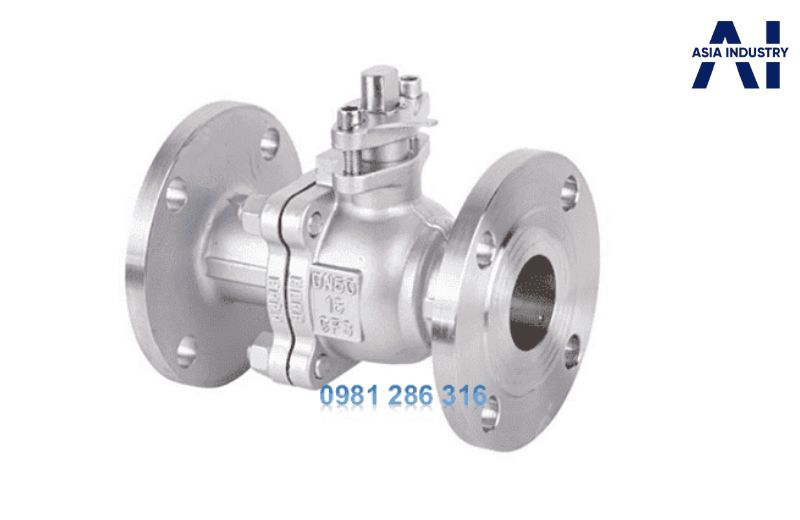

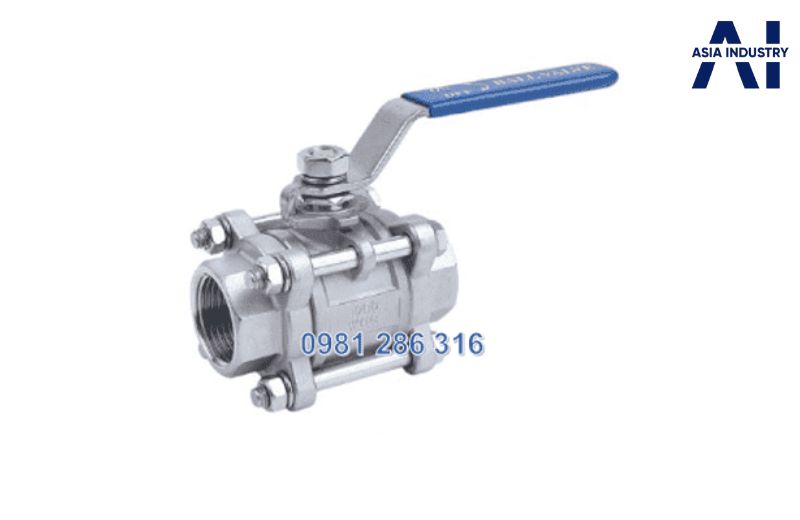

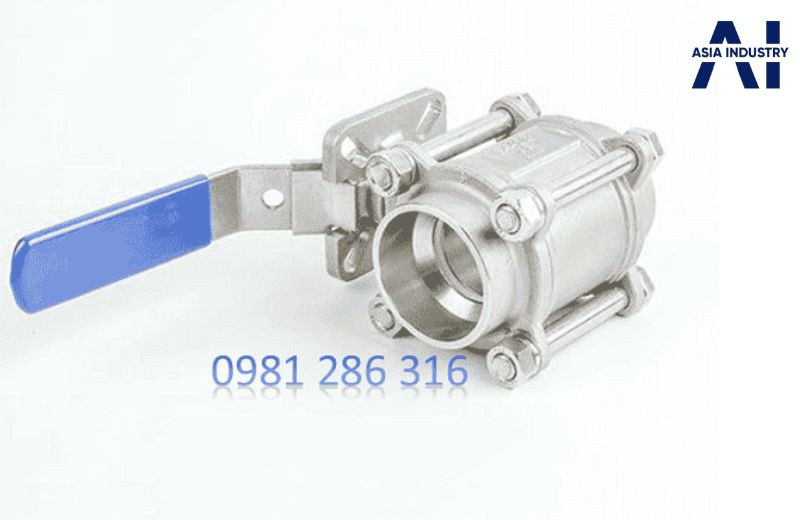

Thân van là bộ phận bao bọc bên ngoài của van, có nhiệm vụ bảo vệ các bộ phận bên trong và kết nối trực tiếp với đường ống. Thân van giúp cho đường ống kín, không bị rò rỉ ra bên ngoài. Hai đầu của thân van có thể được kết nối với đường ống bằng ren , hàn kín, kết nối bulong mặt bích hay kẹp Clamp. Tuỳ vào kích thước của van và mục đích sử dụng mà người dùng chọn loại kết nối phù hợp.

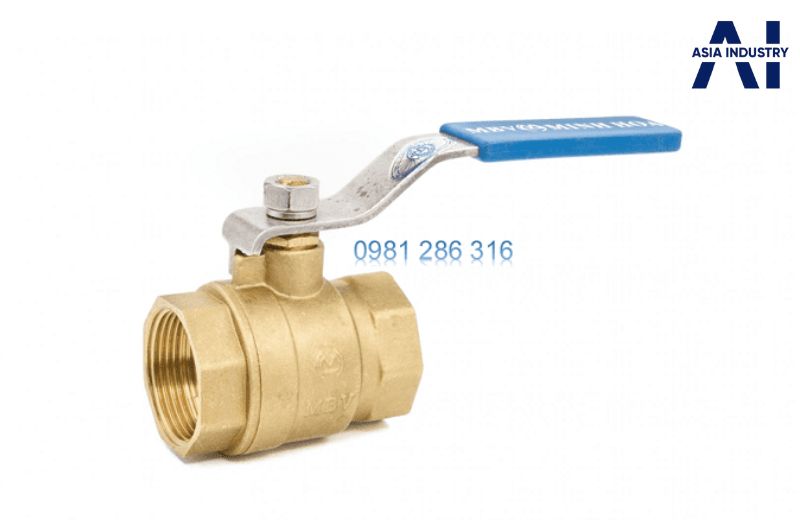

Vật liệu chế tạo thân van cũng rất đa dạng: inox, gang, đồng, thép, nhựa… Inox cũng có rất nhiều loại như: inox 201, inox 304, inox 316. Van bi inox 316 thường được dùng trong các hệ thống vi sinh, hệ thống sản xuất và chế biến thực phẩm, dược phẩm, môi trường có độ ăn mòn cao. Van bi inox 304 là thông dụng nhất, giá thành so với chất lượng là hợp lý nhất. Còn lại van bi inox 201 là chi phí thấp nhất, dùng trong các môi trường không quá khắt khe.
1.3 Gioăng van
Gioăng van nằm ở vị trí tiếp giáp giữa bi van và thân van, đảm bảo khi đóng van được kín nhất, không có dòng chảy rò rỉ qua. Từ những đặc điểm trên, gioăng van phải được làm từ vật liệu có tính đàn hồi, đồng thời phải chịu được môi trường tương tự như bi van, thân van. Ngày nay người ta thường dùng gioăng cao su như EDPM hay silicon.
1.4 Trục van
Đây là bộ phận quan trọng kết nối bi van và bộ phận điều khiển. Khi có tín hiệu từ bộ phận điều khiển thông qua trục van xoay làm bi van cũng chuyển động theo. Khi bi van chuyển động theo trục thì các măt được khoét lỗ xuyên tâm và phần đặc cũng chuyển động theo. Van cũng đóng mở để ngăn lưu chất chảy qua hay để chúng lưu thông.
1.5 Bộ phận điều khiển

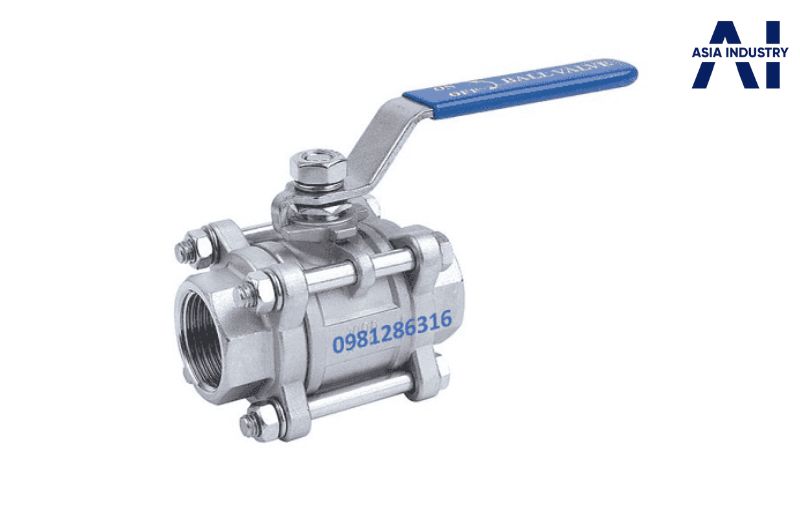

Bộ phận điều khiển thông dụng của van bi chính là tay gạt. Tay gạt thường được làm từ các vật liệu như gang, thép, inox, đồng. Nếu là van nhựa thì tay gạt làm từ nhựa. Trên thân của tay gạt thường được sơn một lớp sơn epoxy để tránh bị ăn mòn và hoen gỉ khi để ngoài môi trường lâu ngày.

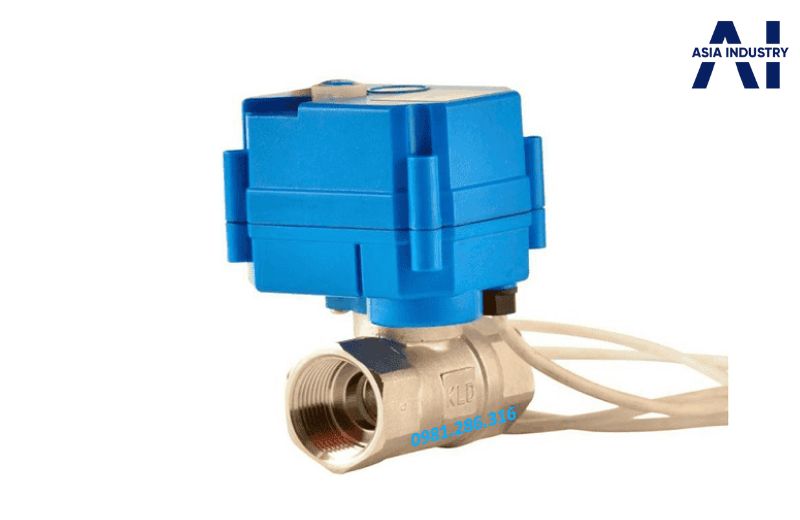

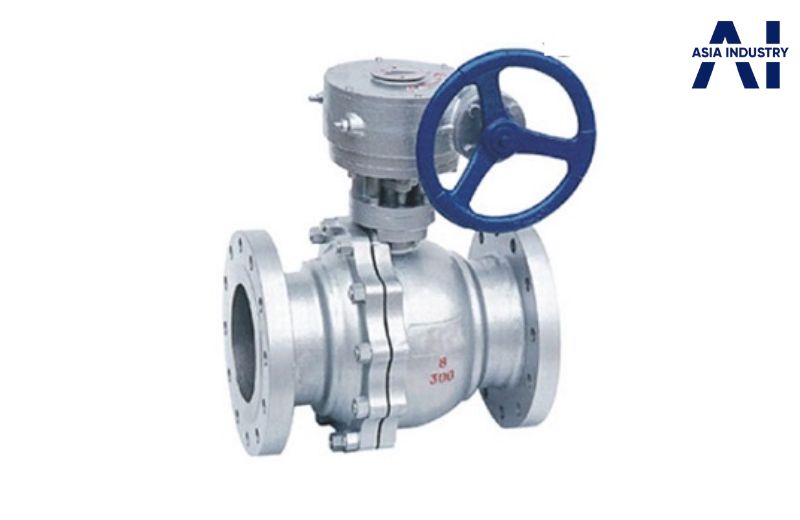

Ngoài ra, van có thể được điều khiển bằng khí nén, bằng điện từ, bằng tay quay … Tùy thuộc vào nhu cầu của người sử dụng và kích thước của van
2 Nguyên lý hoạt của van bi
Van bi có nguyên lý hoạt động vô cùng đơn giản. Tuy mỗi loại có một cách thức điều khiển khác nhau nhưng nguyên lý hoạt động là giống nhau.
Đối với van bi tay gạt, khi dùng lực tác động xoay tay gạt một góc 90º so với ban đầu thì trục van cũng xoay tương ứng một góc 90 độ. Đồng thời bi van cũng xoay một góc tương ứng. Khi đó van sẽ mở hoàn toàn. Khi muốn đóng van ta làm thao tác ngược lại. Dùng tay gạt ta có thể dễ dàng điều khiển được tốc độ và tiết diện chảy qua. Nếu muốn dòng chảy nhỏ, mạnh thì người dùng chỉ mở góc van nhỏ hơn 45º.

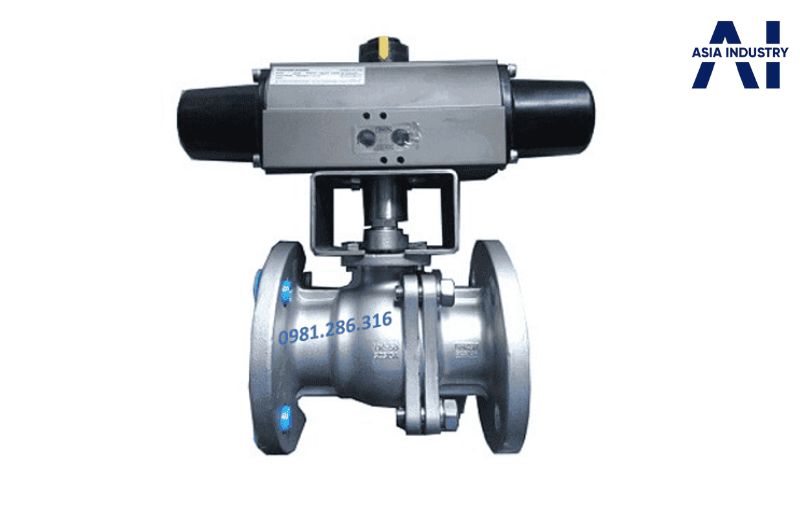

Đối với van điều khiển khí nén, khi ta cấp khí vào đầu mở của bộ điều khiển thì sẽ làm cho van mở hoàn toàn. Khi muốn đóng van thì cấp khí nén vào đầu đóng của bộ điều khiển.
3 Các loại vật liệu chế tạo
Ở phần này, chúng tôi sẽ giới thiệu đế quý khách các loại vật liệu chế tạo van bi giúp quý khách có thể lựa chọn loại van có chất liệu phù hợp cho dự án của mình.

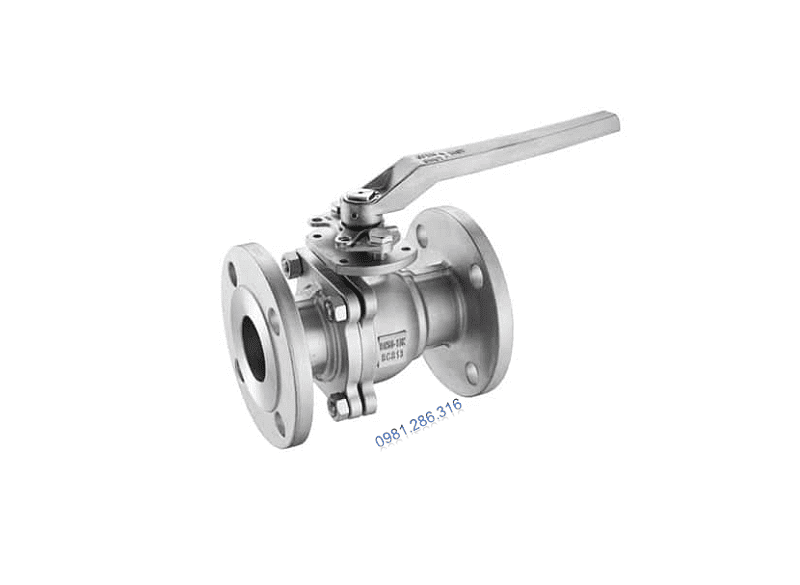

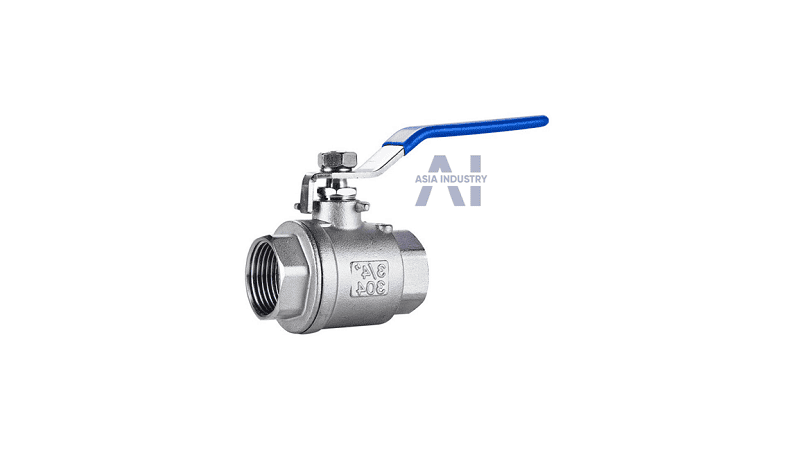

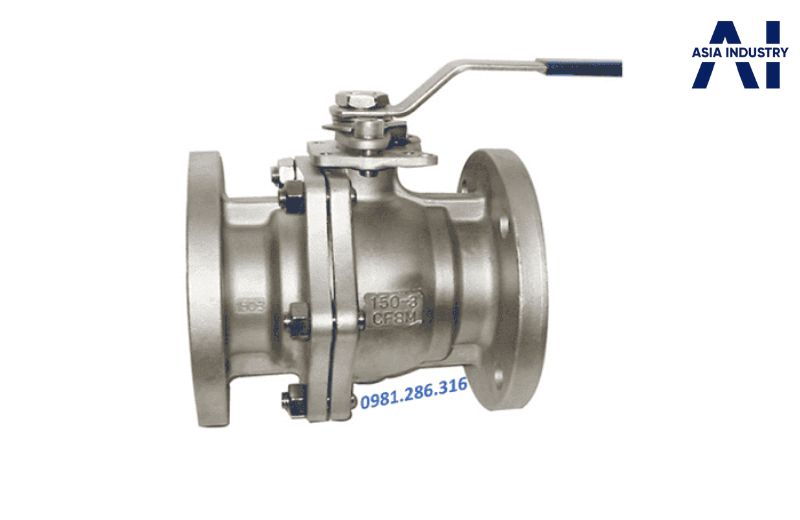

3.1 Van bi inox

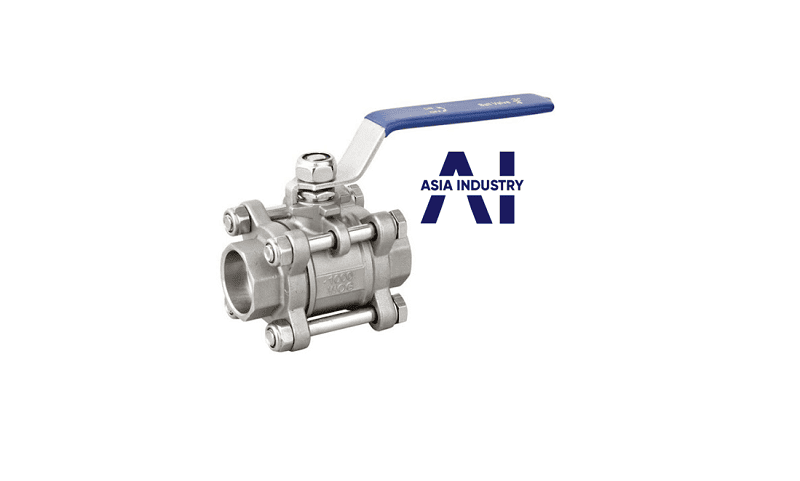

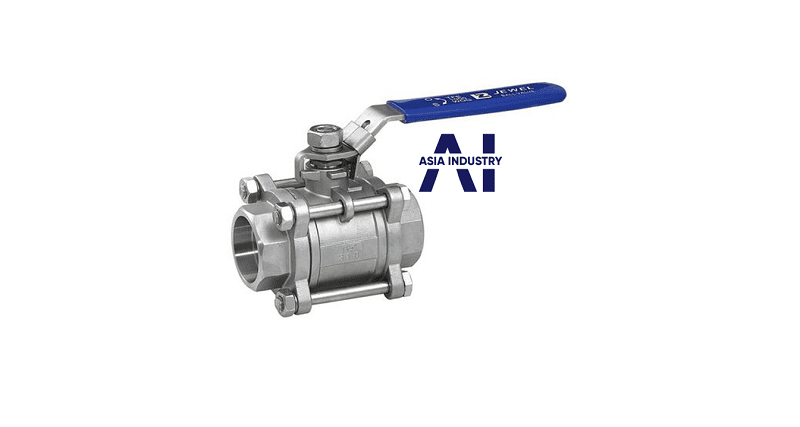

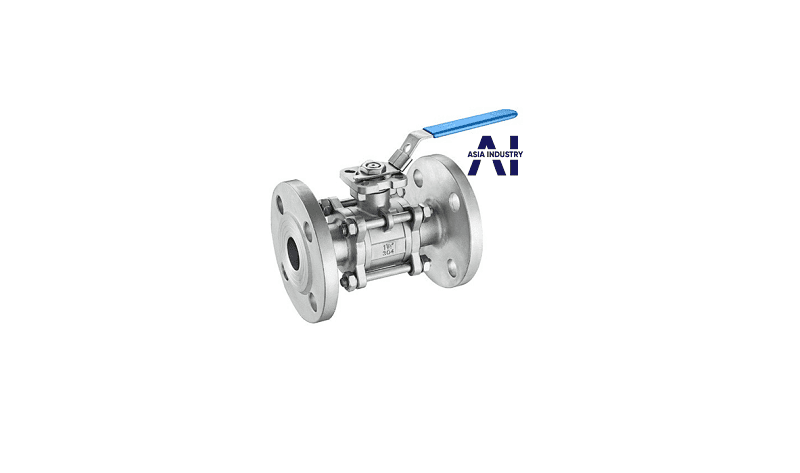

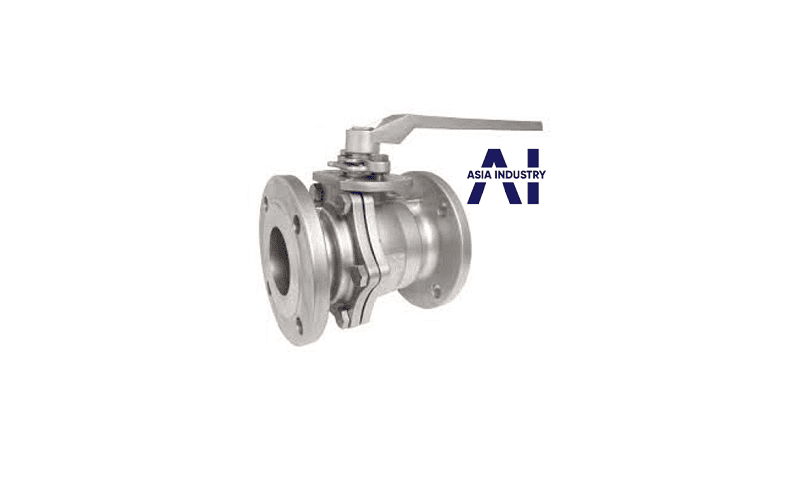

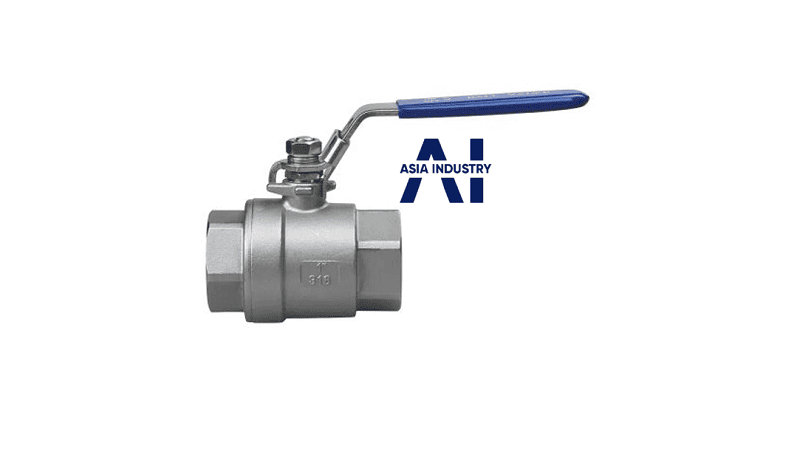

Đầu tiên, đó là loại van bền nhất – van bi inox. Các nhà sản xuất có thể cân đối để sản xuất toàn bộ các bộ phận bằng inox hoặc chỉ một số bộ phận tiếp xúc trực tiếp với dung chất, môi trường bằng inox. Mục đích để giảm thiểu giá thành của van mà vẫn đảm bảo được độ bền. Các bộ phận thường được dùng bằng inox là: bi van, thân van và trục van. Tay gạt có thể làm từ vật liệu khác ngoài inox như: gang, thép, đồng… Đối với các loại này người ta thường sơn một lớp epoxy lên bề mặt. Để chống bị oxy hóa và tác động của thời tiết
3.2 Van gang bi

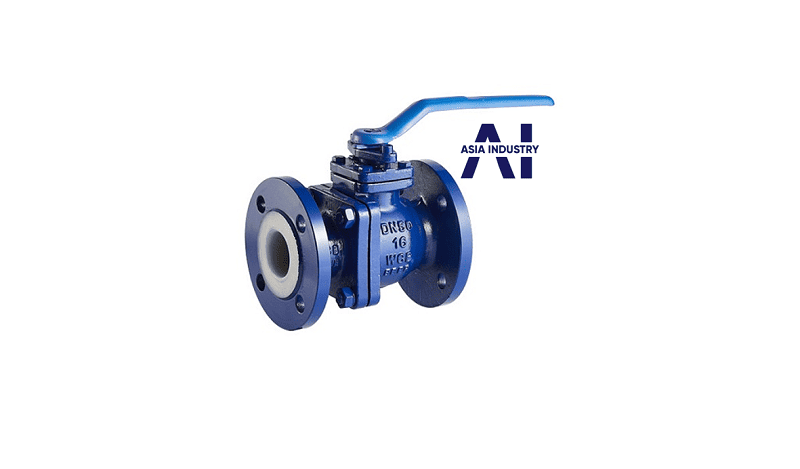

Với độ cứng tuyệt vời của mình, van gang được dùng trong các môi trường yêu cầu áp lực lớn. Cũng không yêu cầu thẩm mỹ cao. Nếu cần thiết có thể sơn một lớp sơn bên ngoài van để giảm tác động từ môi trường.
Vật liệu gang sẽ không thể dùng trong các hệ thống đường ống hóa chất hay những đường ống yêu cầu độ sạch cao.
3.3 Van bi thép
Van bi từ vật liệu thép cacbon cũng rất phổ biến. Tuy nhiên chúng có nhược điểm đó là không dùng được trong môi trường hóa chất. Các môi trường hạt rắn, rác thải cũng không thể dùng được loại van này. Van thép cũng khuyến khích không dùng để các chất bột mịn cũng không khuyến khích không nên dùng.
Về mẫu mã và chủng loại của van bi thép cũng rất đa dạng. Đang lưu thông ở Việt Nam là các dòng van thép được sản xuất ở : Trung Quốc, Malaysia, Việt Nam, Thái Lan, Hàn Quốc, Nhật Bản.

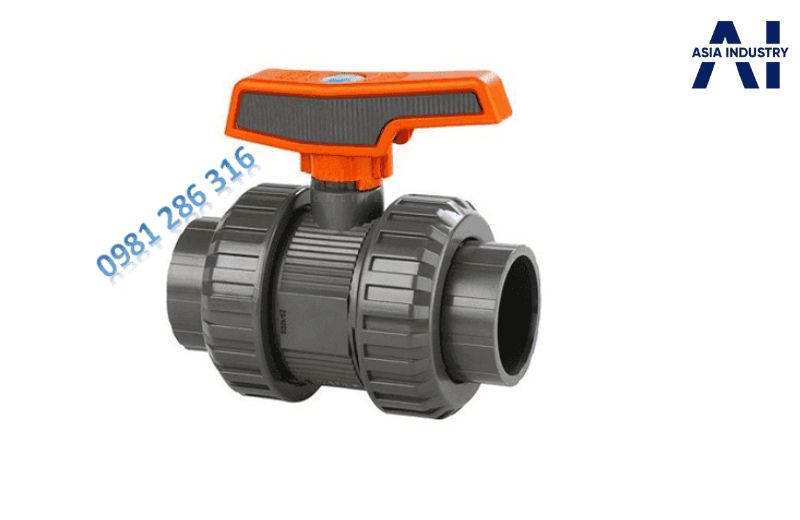

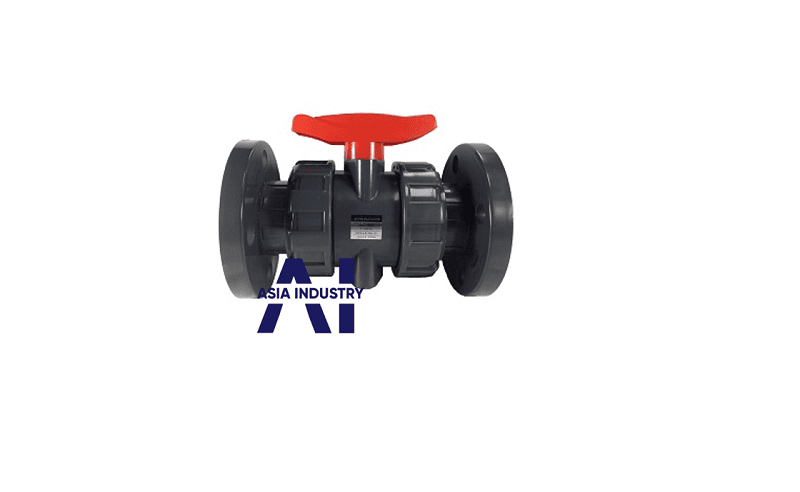

3.4 Van bi nhựa

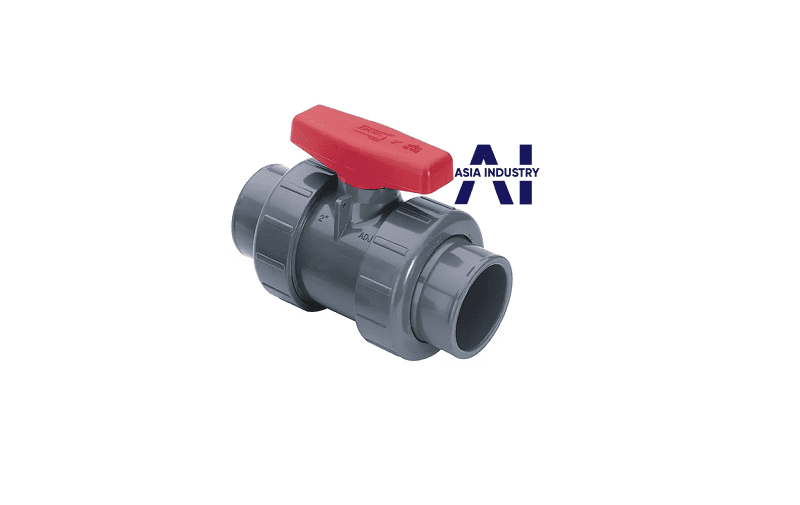

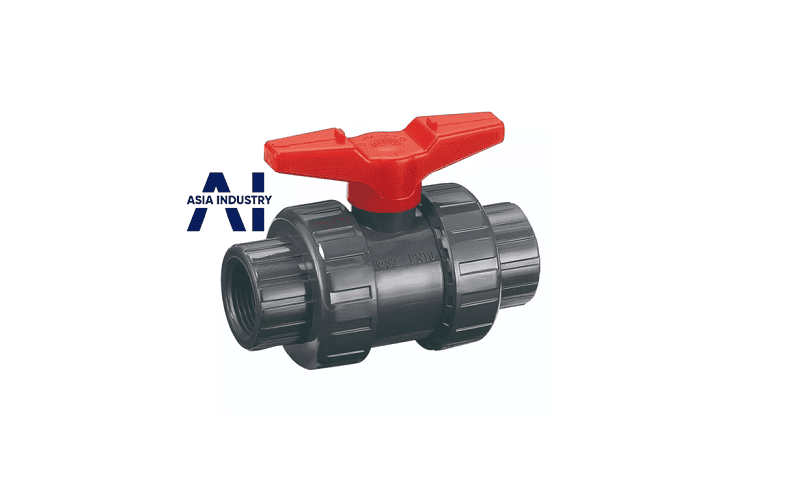

Van bi nhựa được dùng cho trong các hệ thống nước. Nhiệt độ vừa phải từ 50 độ trở xuống. Để các hạt vi nhựa ko hoà tan vào nước. Đặc biệt chúng thường sử dụng trong các hệ thống hoá chất vì độ trơ về mặt hoá học của mình.
Van nhựa có dải kích thước từ DN15 đến DN 200.
4 Thông số kỹ thuật
Các nhà sản xuất cũng đưa ra một số thông tin cơ bản của van bi để người sử dụng dễ tìm hiểu, so sánh và đưa ra đánh giá. Từ đó có được những lựa chọn thông minh, tối ưu nhất cho công trình của mình.
- Kích thước: DN8-DN300
- Vật liệu chế tạo: inox, gang, đồng, thép, nhựa.
- Kiểu kết nối: ren, mặt bích, hàn, kẹp Clamp.
- Tiêu chuẩn mặt bích: BS, DIN, ANSI, JIS. \
- Kiểu vận hành: Tay quay, tay gạt, điều khiển điện, điều khiển khí nén.
- Môi chất: nước, khí nén, hoá chất, nguyên liệu…
- Nhiệt độ làm việc: tuỳ vào vật liệu chế tạo, tối đa 180ºC .

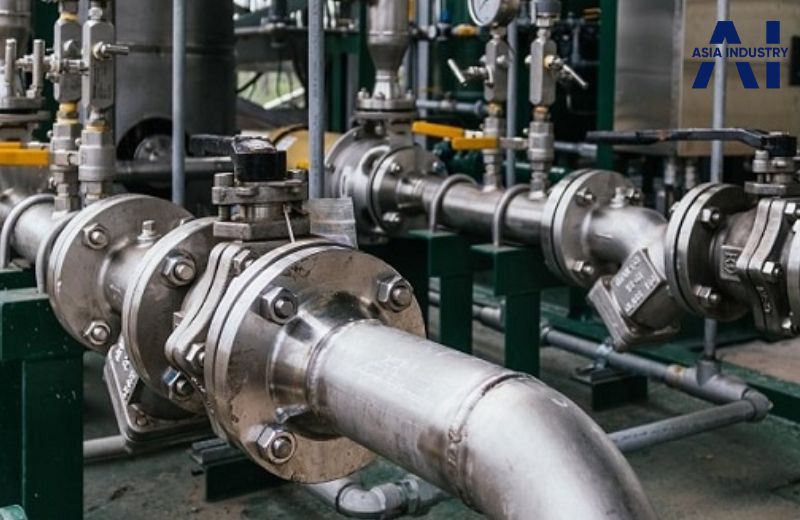

5 Ứng dụng của van bi
Van bi được sử dụng để kiểm soát dòng chảy trên hệ thống đường ống một cách thuận tiện nhất. Chúng được sử dụng trong cả hệ thống đường ống dân dụng và công nghiệp.
Trong dân dụng, van bi được sử dụng nhiều nhất dưới dạng van nhựa và inox. Các hệ thống nước trong sinh hoạt của gia đình thường dùng van nhựa hoặc inox. Hệ thống nước trong các nhà máy nước, các đường dẫn sẽ dùng các vật liệu chịu được áp lực lớn như gang, inox.
Trong công nghiệp, chúng ta có thể dễ dàng bắt gặp trong các hệ thống nhà máy sau:
- Nhà máy sản xuất thực phẩm, dược phẩm, mỹ phẩm dùng van inox
- Nhà máy khai thác nguyên nhiên liệu: lọc hoá dầu
- Hệ thống lò hơi, khí nén
- Hệ thống sản xuât hoá chất, phân bón nông nghiệp.
- Nhà máy sản xuất đồ uống như: bia, rượu, nước ngọt…
6 Các thương hiệu van bi uy tín
Công ty chúng tôi đã test hầu hết các sản phẩm van bi nổi tiếng trên thị trường Châu Á, Mỹ và đưa đến kết luận môt số thương hiệu uy tín các nước. Quý vị có thể tham khảo danh mục dưới đây để lựa chọn sản phẩm phù hợp với công trình của mình.

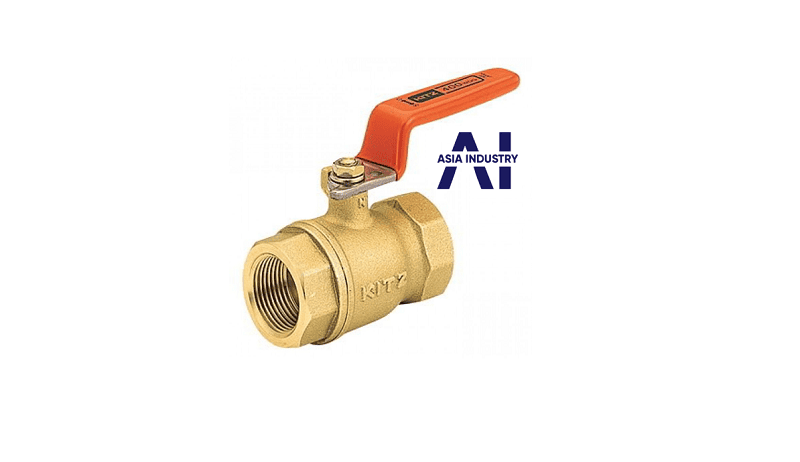

- Van Kitz của Nhật Bản
- Van Minh Hoà của Việt Nam
- Van SKA của Trung Quốc
- Van Wonil của Hàn Quốc
- Van Sanwa của Thái Lan
- Van Anix của Mỹ
