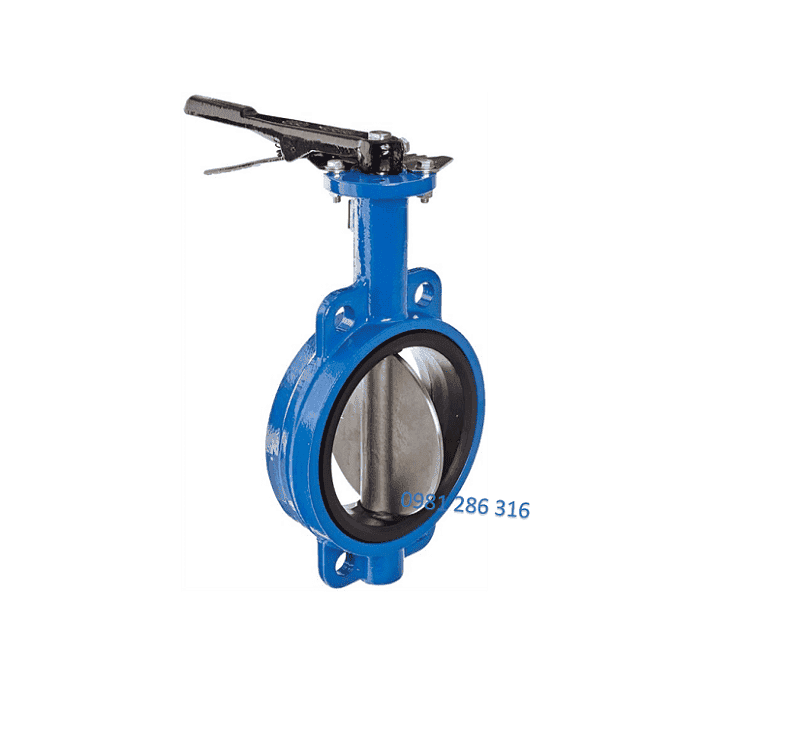

Van bướm tay gạt

Trong số các loại van công nghiệp hiện nay, van bướm tay gạt được xem là giải pháp hiệu quả nhờ thiết kế nhỏ gọn, thao tác đơn giản và giá thành hợp lý. Đây là dòng van chuyên dùng để đóng/mở hoặc điều tiết lưu chất trong nhiều hệ thống đường ống dẫn khí, nước, dầu hay hóa chất. Bài viết này sẽ giúp bạn có cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động, vật liệu chế tạo, thông số kỹ thuật và địa chỉ cung cấp uy tín.

1. Van bướm tay gạt là gì?

Van bướm tay gạt (Butterfly Valve Lever) là một thiết bị cơ học được thiết kế để kiểm soát lưu lượng dòng chảy trong đường ống. Đặc điểm nổi bật của dòng van này là sử dụng tay gạt dạng mỏ vịt để vận hành, cho phép người dùng dễ dàng xoay van về trạng thái đóng hoặc mở chỉ bằng một thao tác đơn giản.

So với các loại van khác như van cầu, van cổng, van bướm có cấu tạo gọn nhẹ hơn, chi phí thấp hơn và tốc độ đóng/mở nhanh hơn, rất phù hợp cho các hệ thống công nghiệp quy mô vừa và nhỏ.

2. Cấu tạo của van bướm tay gạt

Van bướm tay gạt có cấu tạo cơ bản gồm 5 bộ phận chính :

• Thân van: Thường có dạng hình tròn, chế tạo từ gang, thép hoặc inox. Thân van được gia công chắc chắn, chịu được áp lực và có các tai để kết nối với mặt bích hoặc bulong.

• Đĩa van (cánh van): Bộ phận tiếp xúc trực tiếp với dòng chảy, đóng vai trò điều tiết hoặc ngăn dòng. Ở trạng thái mở, đĩa song song với thân van, cho phép lưu chất đi qua; ở trạng thái đóng, đĩa vuông góc với thân van, chặn hoàn toàn dòng chảy.

• Gioăng làm kín: Thường làm từ EPDM, Teflon hoặc cao su tổng hợp. Nhiệm vụ chính là tạo độ kín khít tuyệt đối, ngăn rò rỉ khi van đóng.

• Trục van: Truyền lực từ tay gạt đến đĩa van, chế tạo từ thép, inox hoặc đồng để đảm bảo độ bền và khả năng chịu lực.

• Tay gạt: Thiết kế dạng mỏ vịt, dễ dàng bóp – xoay để điều khiển. Khi xoay tay gạt, lực sẽ truyền xuống trục và điều khiển đĩa van đóng mở.

Nhờ cấu tạo đơn giản, van bướm tay gạt dễ vận hành, bảo dưỡng và thay thế.

3. Phân lạo vật liệu chế tạo van bướm

Với nền công nghiệp ngày càng phát triển như hiện nay, các dòng thiết bị cũng vì thế được cải tiến liên tục để phù hợp với môi trường làm việc. Van bướm tay gạt được sản xuất từ nhiều loại vật liệu khác nhau:

–Van bướm toàn thân inox – thích hợp trong môi trường ăn mòn, hóa chất, thực phẩm.

-Van bướm thân gang, cánh inox – phổ biến trong hệ thống cấp thoát nước và khí nén.

-Van bướm thân thép, cánh inox – dùng trong môi trường áp suất, nhiệt độ cao.

-Van bướm toàn thân gang – giải pháp kinh tế cho nước sạch, nước thải.

-Van bướm toàn thân thép – phù hợp với công trình công nghiệp nặng.

Sự đa dạng vật liệu giúp cho dòng van này đáp ứng nhiều yêu cầu kỹ thuật và ngân sách khác nhau.

4. Ưu điểm của van bướm tay gạt

 Trên thị trường hiện nay, có rất nhiều dong vàn có kích thước, cấu tạo khác nhau. Mỗi loại được người tiêu dùng tin tưởng sử dụng với những mục đích, yêu cầu sao cho phù hợp với hệ thống cần lắp đặt sản xuất. Vì vậy mỗi loại đều có những đặt điểm riêng biệt, trong đó van bướm tay gạt có nhiều ưu điểm nổi bật:

• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.

• Cơ chế đóng mở nhanh, chỉ cần xoay tay gạt 90° để vận hành.

• Giá thành hợp lý, chi phí thấp hơn nhiều so với van bi hay van cổng.

• Độ kín khít cao nhờ gioăng làm kín chất lượng.

• Dễ bảo trì, thay thế khi cần.

• Phù hợp nhiều môi trường làm việc: nước sạch, khí nén, dầu, hóa chất.

Chính nhờ những ưu điểm trên mà van bướm tay gạt trở thành lựa chọn hàng đầu trong nhiều hệ thống công nghiệp và dân dụng.

5. Ứng dụng trong thực tế

Van bướm tay gạt được chế tạo đa dạng từ nhiều vật liệu khác nhau, đem lại những lựa chọn đa dạng cho người tiêu dùng sao cho phù hợp với môi trường cũng như chi phí bỏ ra. Do vậy chúng được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống cấp thoát nước trong đô thị và khu công nghiệp.

Ngành công nghiệp thực phẩm và đồ uống: dây chuyền sản xuất bia, nước giải khát.

Ngành hóa chất: vận chuyển dung môi, hóa chất ăn mòn.

Ngành dầu khí và năng lượng: hệ thống dẫn dầu, khí nén, khí áp lực cao.

Ngành xây dựng: lắp đặt trong hệ thống phòng cháy chữa cháy.

6. Thông số kỹ thuật cơ bản

Một số thông số kỹ thuật giúp doanh nghiệp và kỹ sư lựa chọn đúng sản phẩm:

• Kích thước: DN50 – DN300

• Vật liệu chế tạo: Gang, thép, inox

• Kiểu kết nối: Wafer,Lug,Nối bích

• Áp lực làm việc: PN10 – PN16

• Nhiệt độ vận hành tối đa: 180°C

• Môi trường sử dụng: nước, dầu, khí nén, hóa chất công nghiệp

• Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia, Thái Lan, Việt Nam

Những thông số này giúp kỹ sư dễ dàng tính toán và lựa chọn loại van bướm phù hợp cho từng dự án.

7. Asia Industry – Đơn vị cung cấp van bướm tay gạt uy tín

Chúng tôi tự hào là một trong những đơn vị xuất nhập khẩu các dòng van công nghiệp hàng đầu tại thị trường Việt Nam. Tất cả các sản phẩm đều được chúng tôi lấy trực tiếp từ các nhà máy không qua trung gia, giá cả cạnh tranh nhất thị trường. Ngoài ra với chất lượng tạo nên thương hiệu, chúng tôi cam kết tất cả các sản phẩm hoàn toàn chính hãng, đầy đủ giấy tờ khi giao tới tay quý khách hàng.

Liên hệ ngay cho đội ngũ kỹ thuật bên công ty chúng tôi qua số Hotline : 0981 286 316 để được tư vấn, báo giá từng loại theo yêu cầu.
