Van bi 3 ngã được chúng tôi nhập khẩu từ nhiều quốc gia có nên công nghiệp phát triển như : Đài Loan,Trung Quốc,Malaysia,Hàn Quốc…đưa về Việt Nam phục vụ nhu cầu lắp đặt và sử dụng của người tiêu dùng, cùng chúng tôi tìm hiểu thêm về cấu tạo,chức năng của dòng sản phẩm này.
1.Van bi 3 ngã là gì?
Van bi 3 ngã (3-way ball valve) là thiết bị chuyên dụng trong hệ thống đường ống công nghiệp, đảm nhiệm chức năng đóng ngắt hoặc điều tiết dòng chảy theo 2 hoặc 3 hướng khác nhau. Với thiết kế đặc biệt dạng hình chữ T hoặc L, sản phẩm cho phép phân chia hoặc kết hợp các dòng chất lưu linh hoạt theo nhu cầu vận hành.
Phụ kiện được sản xuất từ nhiều vật liệu như inox, đồng, gang, nhựa…, đáp ứng đa dạng yêu cầu kỹ thuật từ hệ thống cấp nước, xử lý nước thải, khí nén đến ngành thực phẩm, hóa chất, dầu khí.
2.Cấu tạo và nguyên lý hoạt động

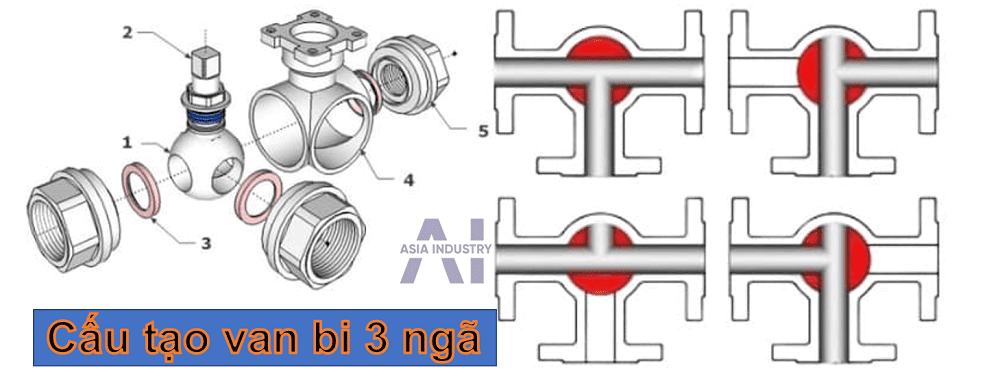

I.Cấu tạo cơ bản
-
Thân van: Vật liệu chống ăn mòn, kết nối trực tiếp với hệ thống qua mặt bích hoặc ren.
-
Bi van (đĩa van): Có dạng hình cầu, thiết kế đặc biệt hình chữ L hoặc T giúp điều hướng lưu chất.
-
Trục van: Kết nối bi van với bộ điều khiển, truyền động xoay cho bi van.
-
Gioăng làm kín: Giúp ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.
-
Bộ điều khiển: Có thể là tay gạt, tay quay, điều khiển khí nén hoặc điện.
II.Nguyên lý vận hành
Van bi 3 ngã vận hành theo nguyên lý điều khiển hướng dòng chảy:
-
Dạng chữ L : Dòng chảy sẽ đi qua hai cổng và chặn cổng còn lại.
-
Dạng chữ T : Có thể mở đồng thời cả 3 cổng hoặc ngắt 1 cổng tùy theo yêu cầu điều tiết lưu lượng.
Thiết kế quả bi có các lỗ khoan tạo thành hình chữ L hoặc T chính là yếu tố quyết định chức năng điều hướng dòng lưu chất.
3.Phân loại van bi 3 ngã
Hiện nay trên thị trường dòng van bi nói chung và các dòng van công nghiệp nói chung. Chúng đều có thiết kế, kiểu dáng, vật liệu chế tạo đa dạng. Vì vậy việc lựa chọn đúng dòng van đáp ứng được các yêu cầu hệ thống đề ra mà tránh bị lãng phí là điều vô cùng quan trọng. Do đó chúng tôi cung cấp một vài chi tiết quan trọng về các loại van bi 3 ngã thường gặp.

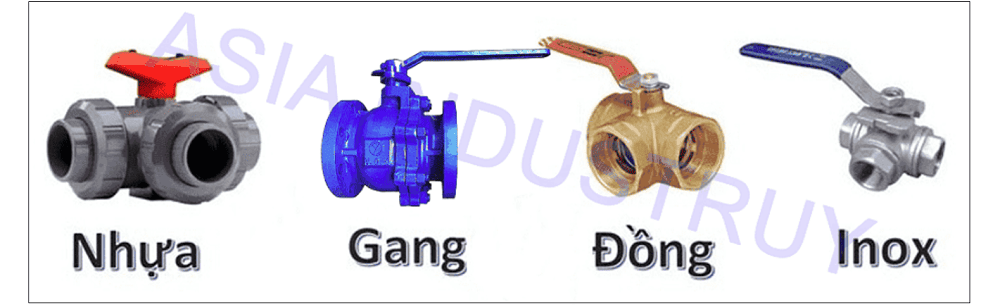

I.Phân loại theo vật liệu chế tạo
Mỗi vật liệu chế tạo đều có ưu nhược điểm khác nhau, nhưng thiết kế thì hoàn toàn giống nhau, dưới đây là 4 vật liệu chế tạo van bi 3 ngã thường gặp :
-Van bi 3 ngã inox : Thường dùng inox 304,inox 316, để chế tạo giúp chúng có độ bền khả năng chịu được áp lực lớn, nhiệt độ cao, phù hợp cho hầu hết các hệ thống, nhà máy sản xuất hiện nay.

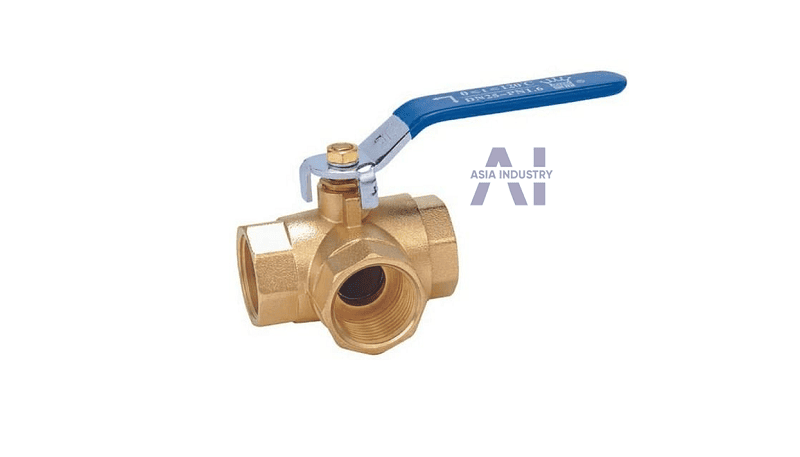

-Van bi 3 ngã đồng : Thường được sử dụng cho các hệ thống ống dẫn nước nóng, với độ bền cao.

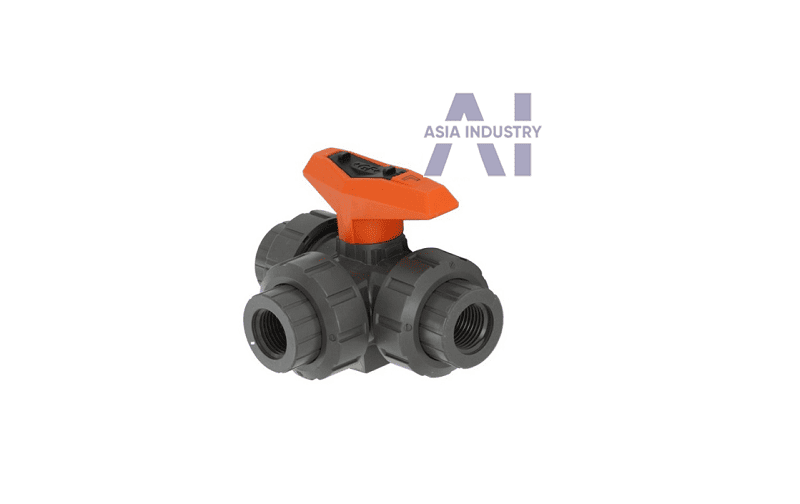

-Van bi 3 ngã nhựa : Dòng van này có trọng lượng nhẹ hơn các dòng van còn lại, thường được chế tạo bằng nhựa PVC,UPVC…có khả năng chống ăn mòn tốt.
-Van bi 3 ngã gang : Bề mặt dòng van này được phủ thêm lớp sơn xanh epoxy giúp gia tăng độ bền cho van.
||.Phân loại theo kiểu kết nối
Sử dụng dòng van bi có kiểu kết nối như thế nào là điều rất quan trọng, nó giúp cho việc vận hành kín khít, đảm bảo khả năng chịu áp lực khi hệ thống hoạt động và an toàn cho người sử dụng :
- Nối ren : Kết nối nhanh với các đường ống ren ngoài,phù hợp hệ thống dẫn lưu chất nhỏ.

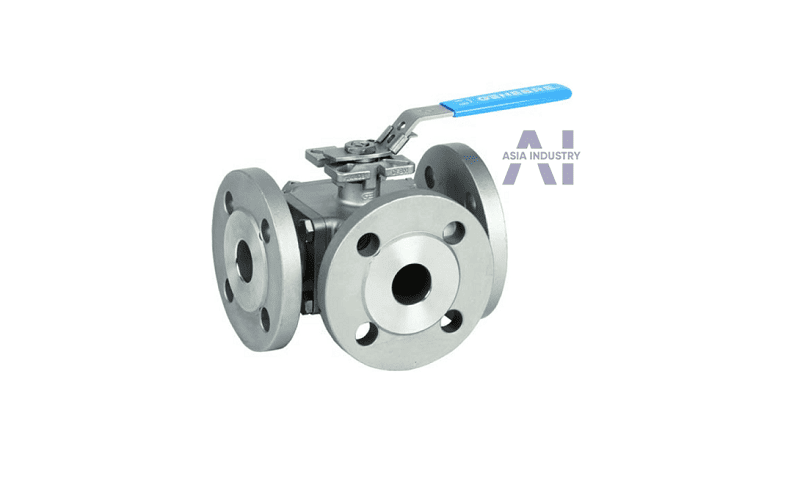

- Nối bích : Thường dùng kết nối theo các tiêu chuẩn như JIS,BS,ANSI,DIN

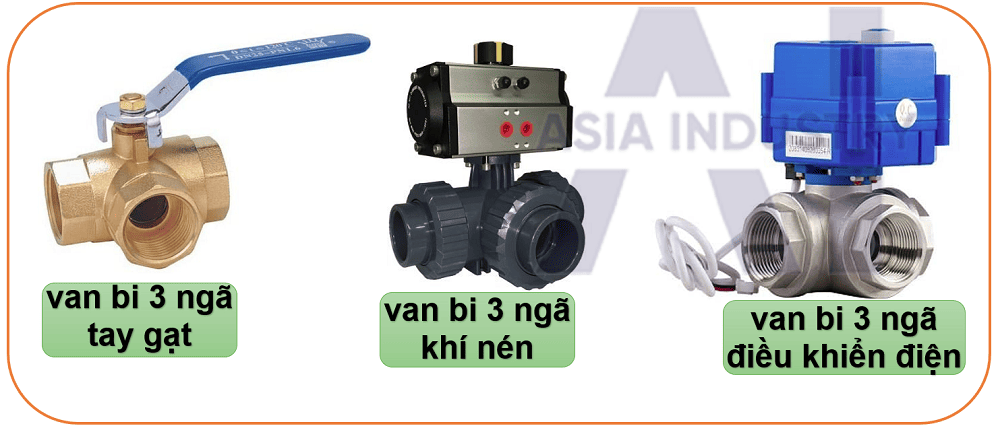

III.Phân loại theo bộ điều khiển
+Tay gạt
+Điều khiển điện
+Điều khiển khí nén
4.Ưu điểm vượt trội
Được người tiêu dùng tin tưởng sử dụng cho nhiều hệ thống sản xuất ngay nay. Vậy dòng van này có ưu điểm nổi bật gì, cùng điểm qua một vài chi tiết sau :
-
Thiết kế nhỏ gọn, dễ lắp đặt, phù hợp không gian hẹp.
-
Vật liệu chế tạo đa dạng, chống ăn mòn, chịu áp lực cao.
-
Cơ chế điều tiết dòng chảy linh hoạt, tăng hiệu quả vận hành hệ thống.
-
Tối ưu hóa không gian đường ống, giảm thiểu phụ kiện kết nối phức tạp.
-
Dễ dàng bảo trì, sửa chữa nhờ thiết kế kết nối ren hoặc mặt bích.
-
Hỗ trợ nhiều phương thức điều khiển, từ tay gạt thủ công đến tự động hóa bằng khí nén hoặc điện.
5.Ứng dụng trong hệ thống công nghiệp
-
Hệ thống cấp thoát nước : Điều hướng hoặc phân phối dòng chảy tại nhà máy xử lý nước sạch, nước thải.
-
Trạm bơm, hệ thống máy bơm : Kết nối điều tiết dòng lưu chất tại các trạm bơm cấp nước hoặc trạm thủy điện.
-
Nhà máy chế biến thực phẩm, đồ uống : Dẫn nguyên liệu lỏng, nước giải khát, bia, rượu trong các dây chuyền sản xuất.
-
Ngành công nghiệp hóa chất : Kiểm soát, phân phối chất lỏng, khí hóa chất trong quy trình sản xuất.
-
Hệ thống khí nén : Điều hướng khí CO2, khí nén, khí LPG trong nhà máy công nghiệp.
6.Thông số kỹ thuật
– Kích Thước : DN15 – DN150
– Vật Liệu : inox,đồng,gang,thép,nhựa…
– Áp lực : PN10,PN16,PN25,PN40
– Kiểu lắp : Lắp bích,lắp ren
– Nhiệt độ : 0 độ C ~ 180 độ VC
– Môi trường hoạt động : Nước,dầu,khí,ga
– Xuất xứ : Đài Loan,Hàn Quốc,Trung Quốc,Việt Nam

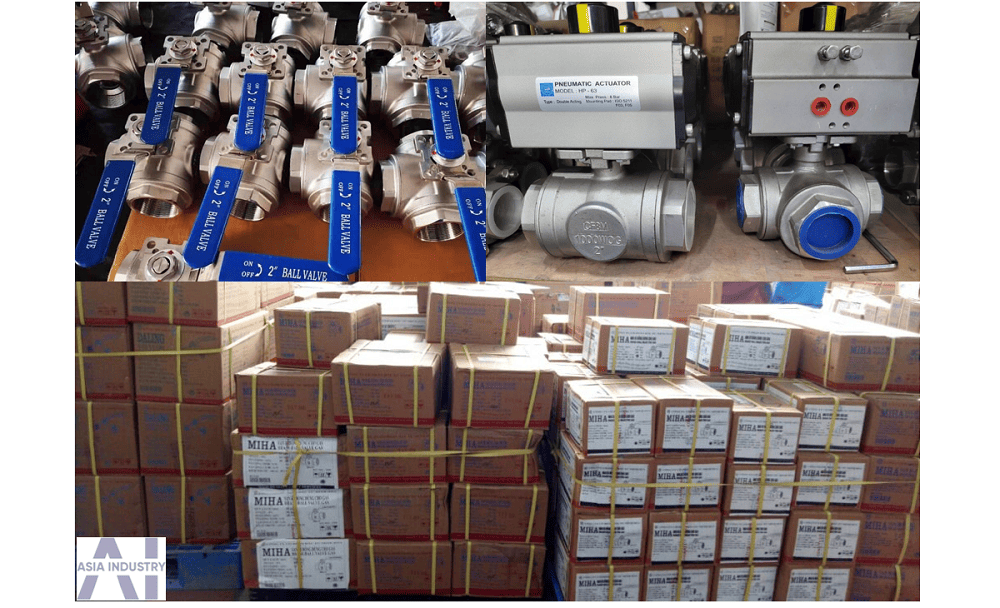

7.Asia Industruy đơn vị xuất nhập khẩu lớn nhất Việt nam
Đơn vị Asia Industry là đơn vị chuyên cung cấp van công nghiệp chính hãng,đầy đủ giấy tờ CO~CQ,hóa đơn VAT,đa dạng về mẫu mã kích thước phù hợp với nhiều đường ống khác nhau,đảm bảo chất lượng cũng như giá thành rẻ nhất thị trường,bảo hành 12 tháng đổi trả linh động ưu tiên.
Liện hệ trực tiếp ngay cho chúng tôi để được hỗ trợ và báo giá chuẩn xác về các loại van bi.
