Trong hệ thống đường ống công nghiệp, khớp nối là chi tiết quan trọng giúp kết nối, giảm rung, giãn nở nhiệt và bảo vệ toàn bộ hệ thống. Việc chọn sai loại có thể gây rò rỉ, hư hỏng và tốn kém chi phí vận hành. Vậy khớp nối là gì? Có những loại nào? Khác nhau ra sao giữa khớp mềm, khớp nối nhanh và khớp mặt bích? Và đâu là loại khớp nối phù hợp cho hệ thống của bạn?

Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cấu tạo, phân loại đến bảng giá khớp nối inox mới nhất năm 2025, kèm theo kinh nghiệm chọn khớp nối đúng chuẩn kỹ thuật để tối ưu hiệu quả và độ bền cho công trình.

Khớp Nối Là Gì?

Khớp nối (hay còn gọi là khớp nối ống, khớp nối mềm, coupling) là một chi tiết máy dùng để liên kết hai bộ phận cơ khí lại với nhau và truyền chuyển động từ chi tiết này sang chi tiết khác. Bên cạnh chức năng truyền động, khớp nối còn giúp đóng mở cơ cấu, giảm sai lệch tâm giữa các trục, hạn chế rung động, và ngăn ngừa quá tải, góp phần bảo vệ toàn bộ hệ thống máy móc hoạt động ổn định.

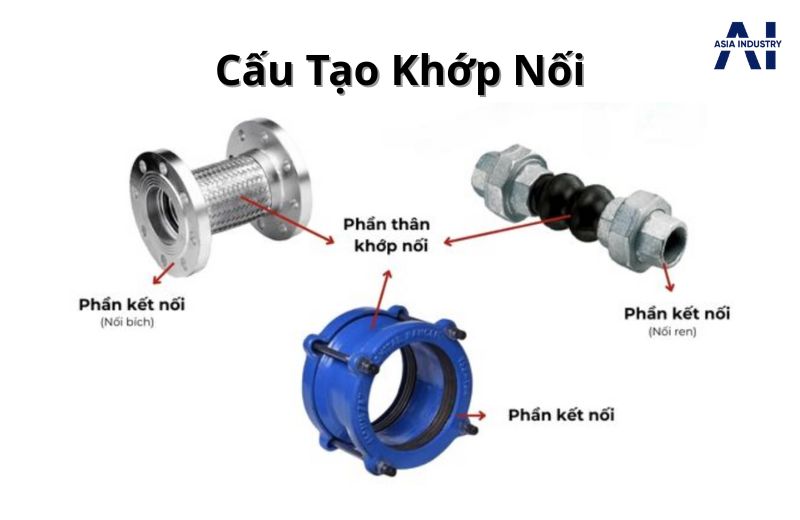

Cấu Tạo Của Khớp Nối

Mặc dù có nhiều loại khác nhau, nhưng hầu hết khớp nối cơ khí đều có cấu tạo cơ bản gồm 2 phần chính:

Phần kết nối: Là bộ phận tiếp xúc trực tiếp với trục của thiết bị, thường bao gồm:

• Lỗ trục (Bore): Là nơi gắn trục thiết bị. Lỗ trục đầu vào và đầu ra có thể có kích thước khác nhau và thường được gia công để phù hợp với trục thực tế.
• Trục nối (Hub): Bộ phận kết nối và truyền mô-men xoắn giữa hai đầu thiết bị. Thường được làm bằng kim loại chắc chắn như thép, inox hoặc hợp kim.

Phần thân kết nối: Là phần chịu lực và truyền chuyển động linh hoạt giữa hai hub. Tùy loại khớp nối, bộ phận này có thể là lưới lò xo (khớp lò xo), cao su (khớp đàn hồi) hoặc bản kim loại (khớp lá).

Ngoài ra, một số khớp nối còn có thêm vỏ bọc để bảo vệ bên trong khỏi bụi bẩn, nước, hóa chất hoặc tác động cơ học từ bên ngoài.

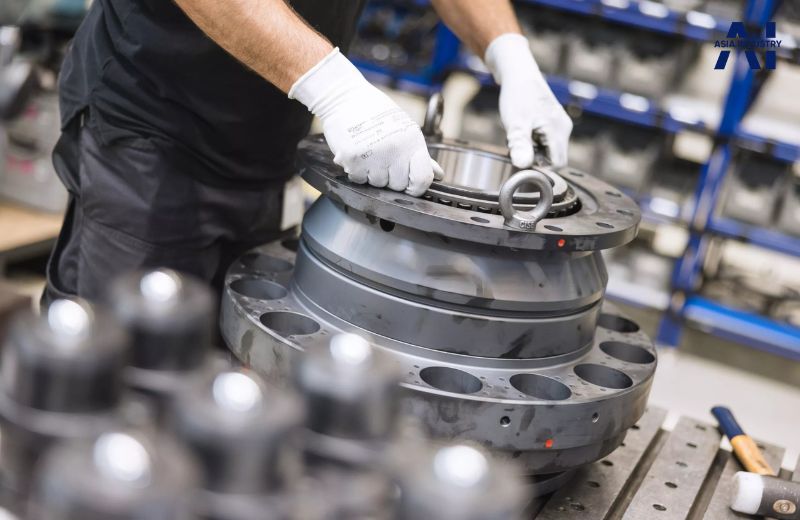

Công Dụng Của Khớp Nối

Khớp nối (coupling) là chi tiết không thể thiếu trong các hệ thống cơ khí và đường ống. Ngoài chức năng truyền động, khớp nối còn giúp ổn định hệ thống, bảo vệ thiết bị và nâng cao hiệu suất vận hành. Dưới đây là 5 công dụng chính:

Truyền động ổn định: Khớp nối kết nối hai trục quay (driving side và driven side), giúp truyền mô-men xoắn từ thiết bị động lực sang thiết bị nhận một cách chính xác, hiệu quả.

Bù sai lệch trục: Khớp nối cho phép bù đắp sai lệch đồng tâm, lệch trục hoặc lệch góc, giúp hệ thống vận hành trơn tru, giảm rung lắc và hạn chế mài mòn các chi tiết.

Hấp thụ rung động, giảm sốc: Trong quá trình làm việc, motor có thể rung hoặc thiết bị đầu ra phản hồi lực giật. Khớp nối – nhất là loại đàn hồi – sẽ hấp thụ dao động, giảm sốc, bảo vệ thiết bị khỏi hư hại.

Giảm truyền nhiệt: Khớp nối giúp ngăn nhiệt từ motor truyền trực tiếp sang thiết bị nhận truyền động, nhất là khi motor hoạt động liên tục và sinh nhiệt lớn – tránh hiện tượng quá nhiệt, cháy ổ trục.

Bảo vệ thiết bị khỏi quá tải: Một số loại khớp nối được thiết kế với cơ chế trượt hoặc ngắt tự động khi vượt quá mô-men xoắn giới hạn, giúp ngăn ngừa hỏng hóc do quá tải đột ngột, đảm bảo an toàn cho toàn bộ hệ thống.

Phân Loại Khớp Nối

Khớp nối được chia thành nhiều loại dựa trên cấu tạo, công dụng và phương thức lắp đặt. Dưới đây là các loại khớp nối được sử dụng phổ biến nhất trong công nghiệp:

Khớp nối mềm

Khớp nối mềm (Flexible Coupling) là loại khớp nối có khả năng hấp thụ rung động, giảm chấn và bù sai lệch trục, giúp bảo vệ thiết bị khỏi hư hỏng khi hệ thống làm việc không hoàn hảo về đồng tâm hoặc xuất hiện va đập, dao động.

Loại khớp nối này thường được thiết kế với phần liên kết đàn hồi như cao su, lưới lò xo hoặc ống xoắn inox để tạo độ linh hoạt trong truyền động.

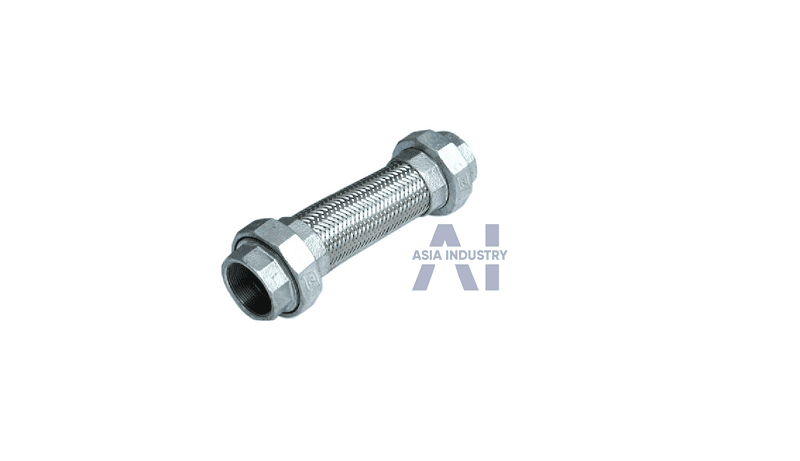

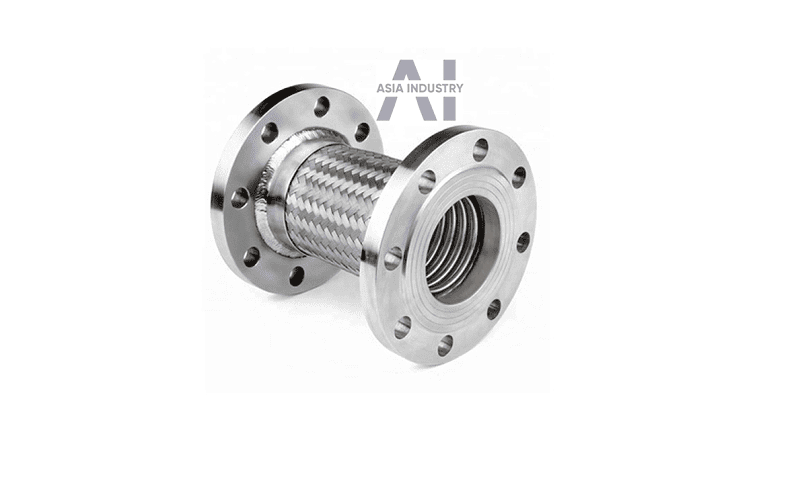

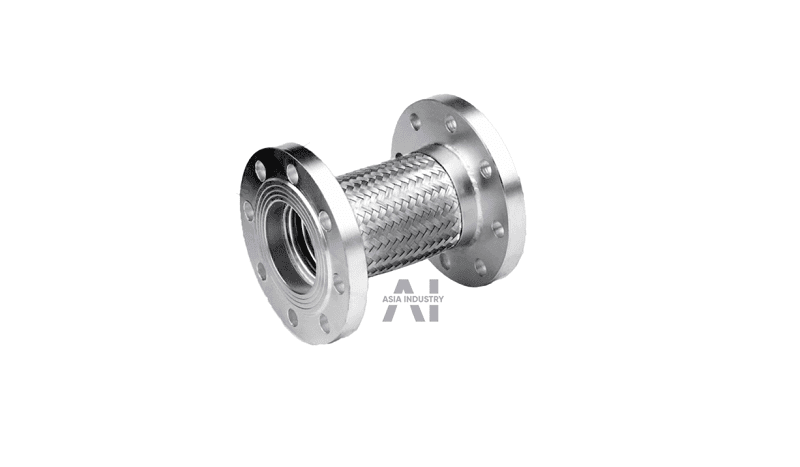

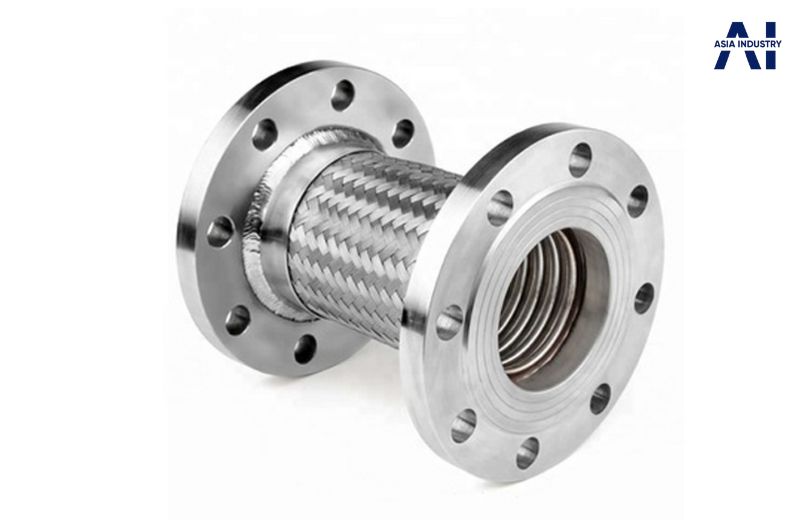

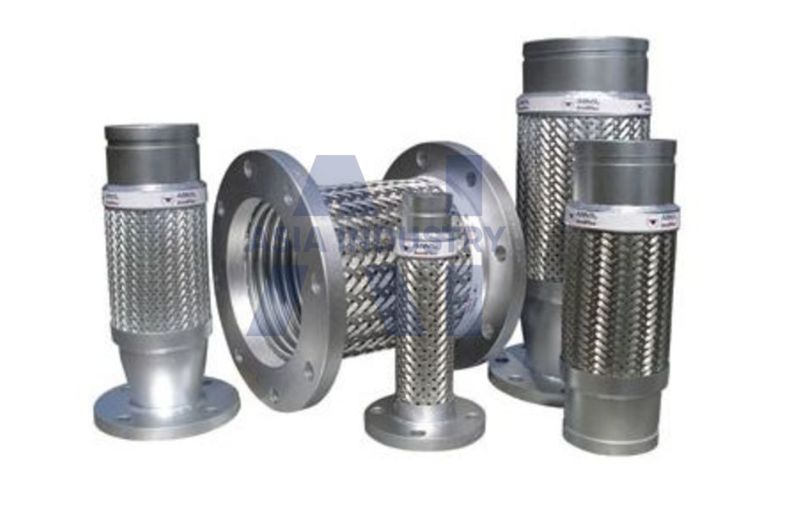

Khớp nối mềm inox

Là loại khớp nối đàn hồi được cấu tạo từ ống inox lượn sóng (ruột gà) bọc ngoài bằng lưới inox 304/316, với hai đầu kết nối dạng mặt bích hoặc rắc co ren. Sản phẩm cho phép biến dạng linh hoạt, giúp hấp thụ rung động, triệt tiêu va đập và bảo vệ thiết bị khỏi các tác động cơ học.

Khớp nối có khả năng chịu nhiệt độ cao lên đến 400°C, giữ ổn định trong điều kiện môi trường nóng, ẩm hoặc áp suất thay đổi liên tục. Phần dây inox có tác dụng giảm co giãn do nhiệt, giúp hạn chế nứt gãy hoặc sai lệch khi vận hành.

Cấu tạo gồm:

Thân khớp nối: lõi ruột gà inox 304, bọc ngoài bằng lưới đan inox chống giãn.

Đầu kết nối: mặt bích hoặc rắc co ren, gia công theo tiêu chuẩn để dễ lắp đặt vào hệ thống ống.

Sản phẩm thường được sử dụng trong các hệ thống ống dẫn hơi, khí nén, nước nóng, hóa chất hoặc thiết bị cần giảm rung, co giãn tại điểm nối.

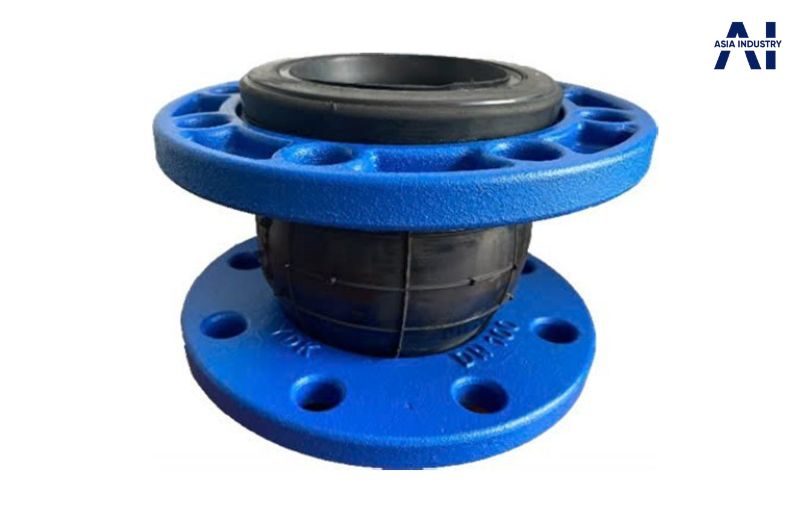

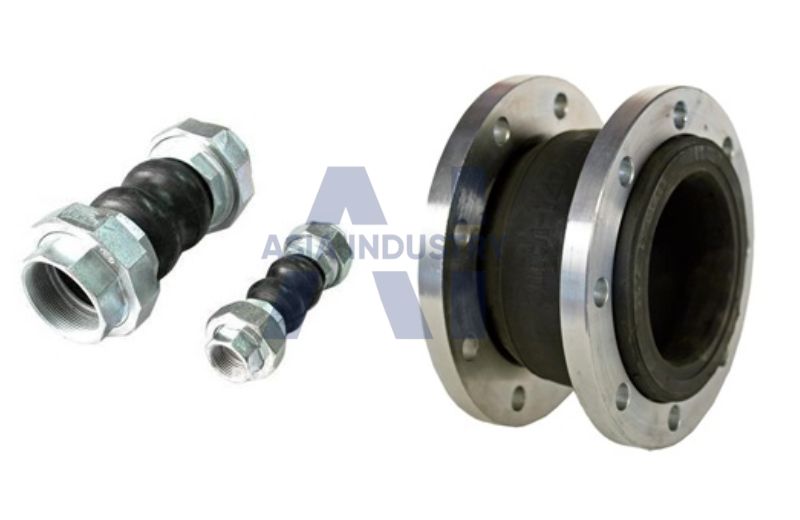

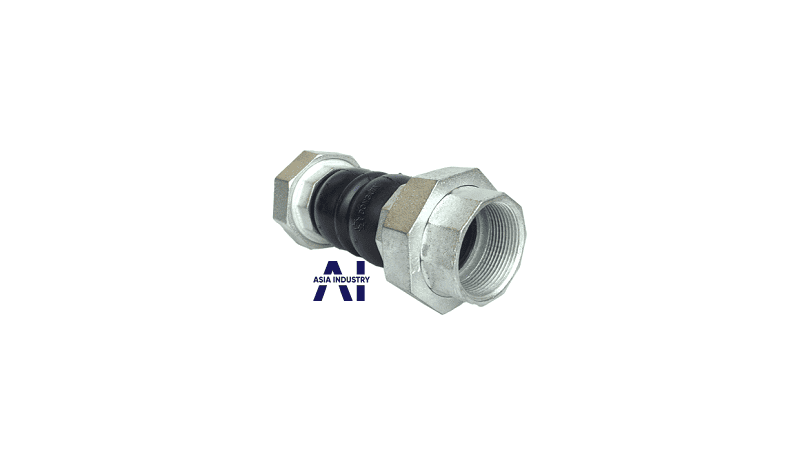

Khớp nối mềm cao su

Hay còn gọi là khớp chống rung cao su, được chế tạo từ cao su đàn hồi kết hợp lớp bố vải hoặc lõi thép gia cường để tăng độ bền và khả năng chịu áp lực.

Sản phẩm thường được lắp đặt giữa các đoạn ống, đặc biệt tại các vị trí dễ phát sinh rung động như trước máy bơm hoặc trong các tuyến ống cố định dài. Với tính đàn hồi cao, khớp nối giúp giảm rung, triệt tiêu dao động, bảo vệ đường ống và thiết bị khỏi hư hỏng, từ đó kéo dài tuổi thọ vận hành toàn hệ thống.

Mối nối mềm

Mối nối mềm là thiết bị được lắp trên hệ thống đường ống nhằm hấp thụ rung động, bù giãn nở nhiệt và giảm lực tác động từ thiết bị lên hệ thống ống dẫn. Khác với khớp nối mềm (truyền động giữa hai trục), mối nối mềm không truyền mô-men xoắn mà chỉ đảm nhận chức năng bảo vệ và ổn định hệ thống ống kỹ thuật.

Các kiểu kết nối phổ biến:

BB (2 đầu mặt bích) – dễ lắp đặt, chịu áp tốt

EE (2 đầu ren) – gọn nhẹ, dùng cho ống nhỏ

BE (1 bích – 1 ren) – linh hoạt kết nối thiết bị

FF (2 đầu hàn) – kết nối vĩnh viễn, dùng cho hệ cố định

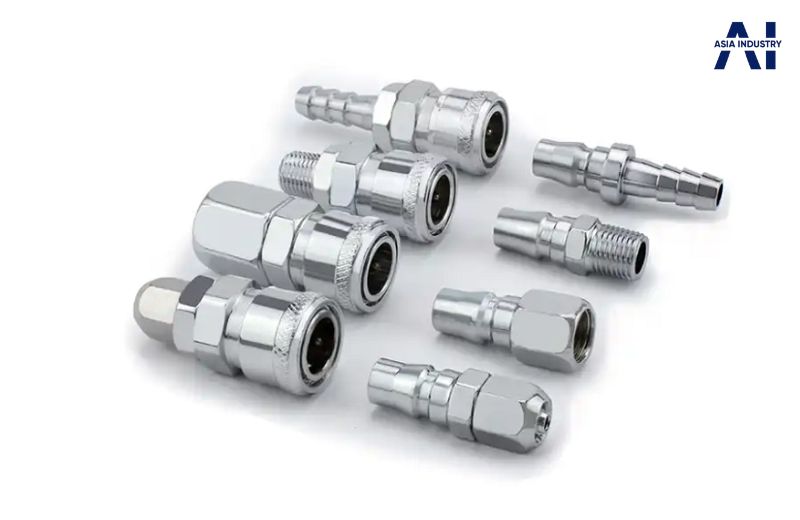

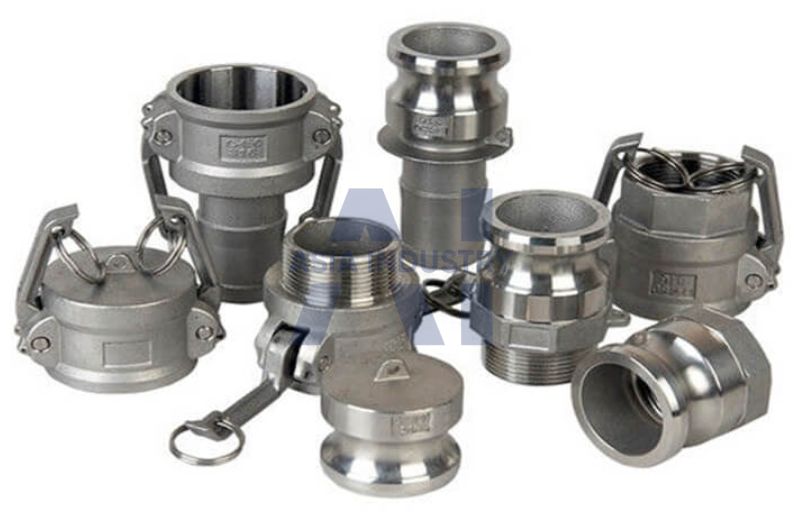

Khớp nối nhanh

Là loại khớp dùng để kết nối và tháo rời ống dẫn nhanh chóng mà không cần xoay ren hay dụng cụ hỗ trợ. Cấu tạo gồm 2 phần: đầu đực và đầu cái, có cơ chế khóa bi hoặc khóa lò xo.

Các loại phổ biến:

Type A: Đầu đực + ren ngoài

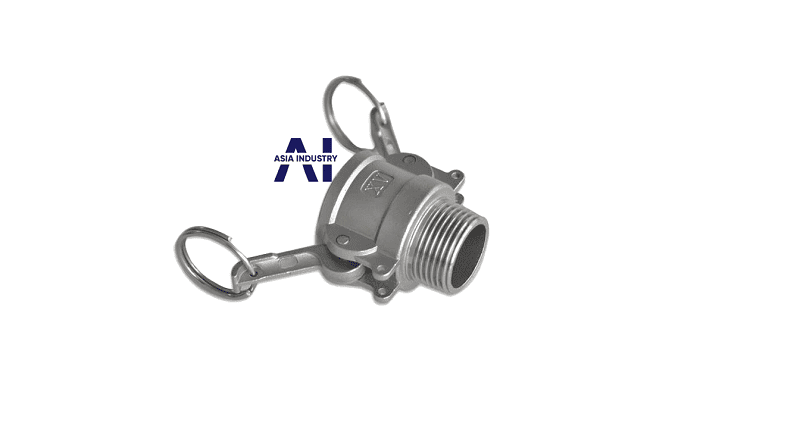

Type B: Đầu cái + ren trong

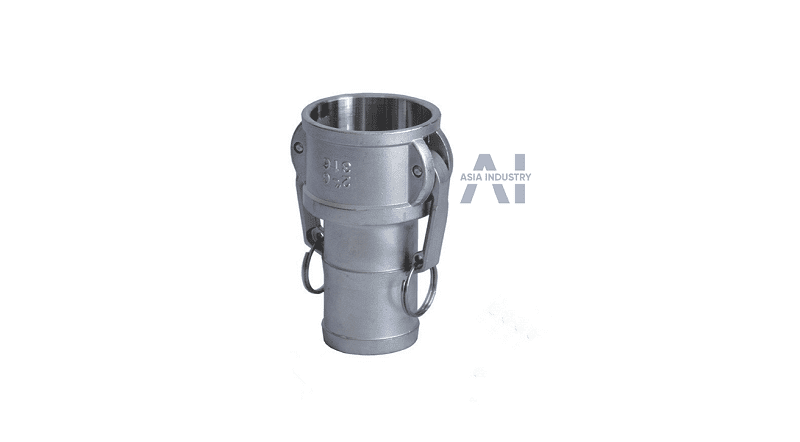

Type C: Đầu cái + đuôi chuột (nối ống mềm)

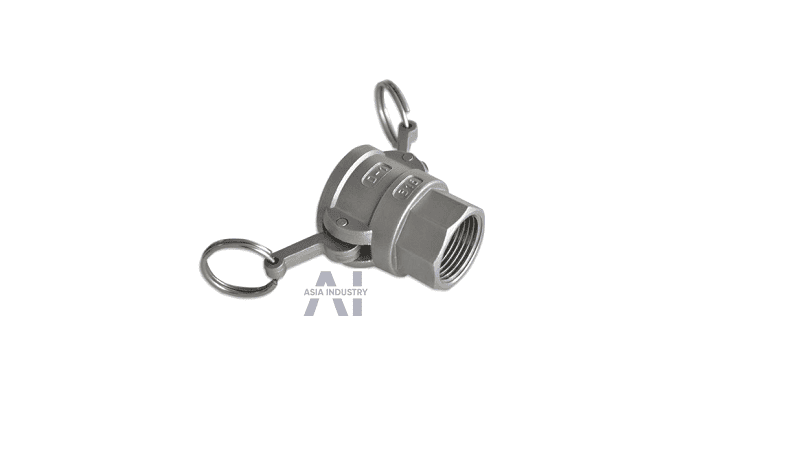

Type D: Đầu cái + mặt bích

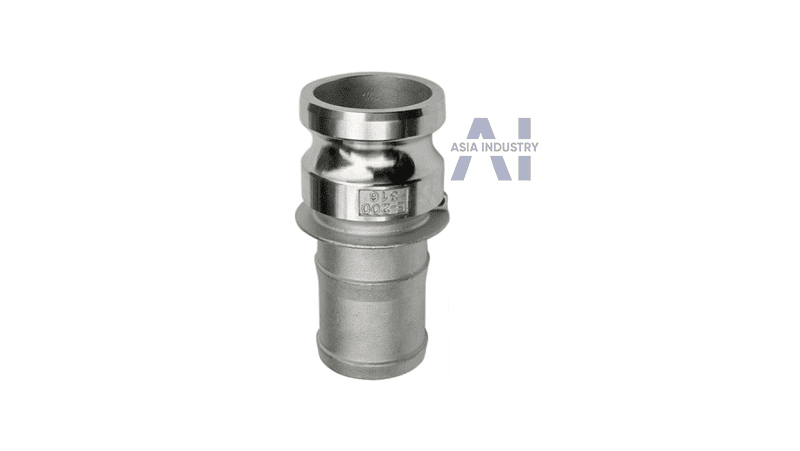

Type E: Đầu đực + đuôi chuột

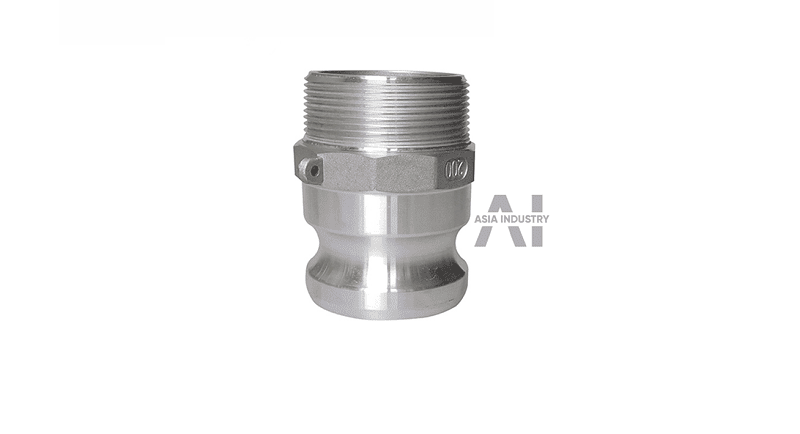

Type F: Đầu đực + ren ngoài/mặt bích

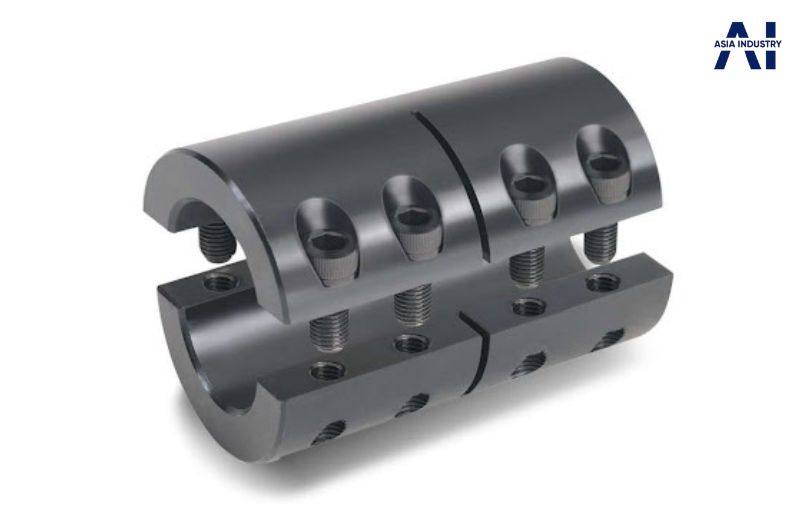

Khớp nối cứng

Khớp nối cứng  (Rigid Coupling) là loại khớp nối phổ biến được sử dụng rộng rãi trong các hệ thống cơ khí hiện nay. Đây là loại khớp nối liên kết cố định hai trục lại với nhau, đảm bảo không có sai lệch vị trí tương quan giữa các trục được nối.

Khớp nối thủy lực

Khớp nối thủy lực là thiết bị dùng để kết nối và truyền năng lượng chất lỏng giữa các bộ phận trong hệ thống thủy lực, giúp đảm bảo lưu lượng, áp suất ổn định và hạn chế rò rỉ.

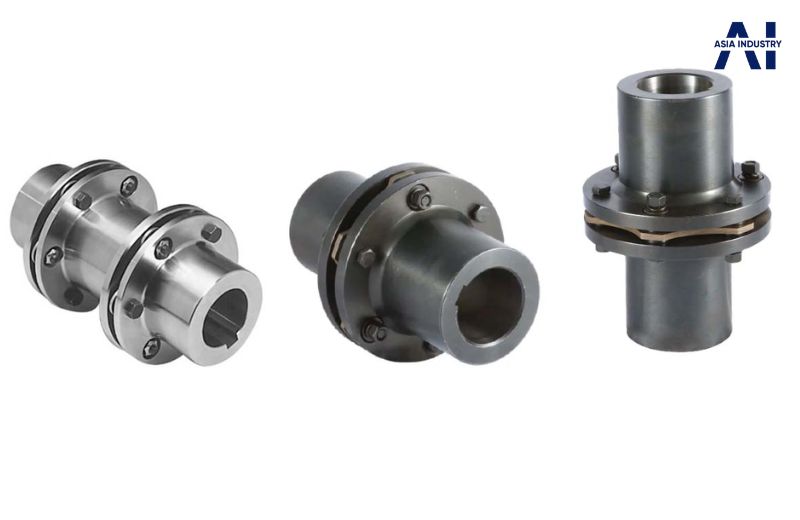

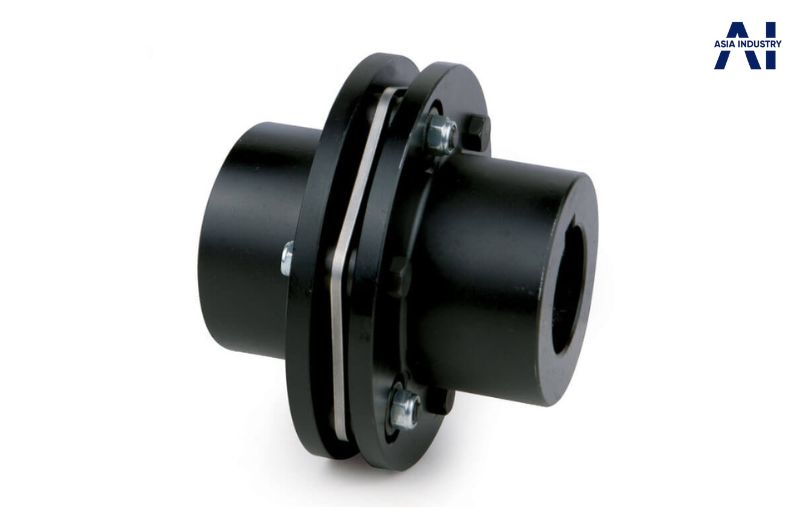

Khớp nối đĩa

Khớp dạng đĩa gồm hai đĩa kim loại (thường bằng inox) được gắn vào hai đầu trục, cho phép uốn cong nhẹ và xoay linh hoạt để bù sai lệch góc và lệch trục nhỏ. Loại khớp nối này thích hợp cho các ứng dụng yêu cầu độ chính xác, độ bền và tính ổn định cao, như trong máy nén khí, máy cắt kim loại, thiết bị servo hoặc hệ thống quay tốc độ cao.

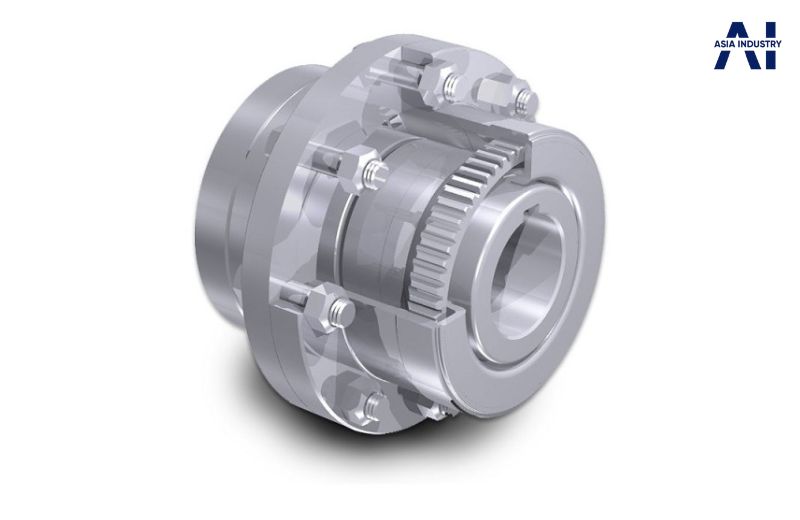

Khớp nối răng

Khớp nối răng (Gear coupling) là loại khớp nối truyền động có cấu tạo từ hai bánh răng ăn khớp với nhau, cho phép truyền mô-men xoắn lớn và bù sai lệch trục ở mức vừa phải. Nhờ thiết kế chắc chắn và khả năng chịu tải cao, khớp nối răng thường được sử dụng trong các hệ thống cơ khí nặng như máy ép, máy cán, động cơ công suất lớn hoặc thiết bị quay liên tục.

Khớp nối Cardan

Khớp nối Cardan (Universal joint) là loại khớp nối dùng để truyền mô-men xoắn giữa hai trục không đồng trục, cho phép hoạt động linh hoạt ngay cả khi trục lệch góc lớn. Cấu tạo gồm hai khớp trục chéo liên kết qua một chạc chữ thập, giúp khớp nối xoay linh hoạt theo nhiều hướng.

Khớp nối đàn hồi

Khớp nối đàn hồi (Jaw Coupling) gồm hai hàm kim loại đồng trục, được kết nối với nhau bằng một lõi cao su (spider) có tính đàn hồi. Cấu tạo này cho phép truyền mô-men xoắn hiệu quả, đồng thời hấp thụ rung động, giảm sốc và bù sai lệch nhỏ giữa hai trục.

Khớp nối lưới – Khớp nối lò xo lưới

Khớp nối lưới (Grid Coupling) là loại khớp nối mềm truyền động thông qua một lưới lò xo thép đan xen giữa hai đầu trục, đặt trong một vỏ bảo vệ. Cấu tạo này giúp truyền mô-men xoắn hiệu quả, đồng thời hấp thụ rung, giảm sốc và bảo vệ thiết bị khỏi va đập cơ học.

Khớp nối xích

Khớp nối xích (Chain Coupling) là loại khớp nối cơ khí sử dụng một đoạn xích con lăn để liên kết hai bánh răng gắn trên đầu trục của hai thiết bị. Cấu tạo đơn giản, dễ lắp đặt và bảo trì.

Khám phá ngay các loại khớp nối chất lượng tại: https://www.inoxsteel.vn/khop-noi/

So Sánh Các Loại Khớp Nối: Ưu Nhược Điểm – Ứng Dụng

Việc hiểu rõ ưu – nhược điểm của từng loại khớp nối sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo hiệu quả vận hành và độ bền cho hệ thống.

Loại khớp nối	Ưu điểm	Nhược điểm	Ứng dụng phổ biến
Khớp nối mềm cao su	– Giảm rung, chống ồn – Chống ăn mòn tốt – Giá rẻ	– Không chịu được tải lớn – Tuổi thọ kém hơn khớp inox	PCCC, HVAC, nước, nước thải, bơm, quạt
Khớp nối mềm inox	– Chịu nhiệt, áp cao – Chống ăn mòn – Giảm rung tốt	– Giá cao hơn cao su – Cần chọn đúng loại đầu nối	Hơi nóng, khí nén, hóa chất, thực phẩm, ngành nhiệt
Khớp nối nhanh inox	-Tháo lắp cực nhanh, không cần dụng cụ – Chống ăn mòn, bền bỉ	– Không phù hợp cho hệ thống chịu rung lớn	Xăng dầu, khí nén, hóa chất, thực phẩm, dẫn nước, công nghiệp nhẹ

Lưu Ý Khi Chọn Mua Khớp Nối

Để đảm bảo hiệu quả vận hành và tuổi thọ hệ thống, khi chọn mua khớp nối bạn cần lưu ý các yếu tố sau:

• Mục đích sử dụng: Xác định loại tải (tĩnh hay động), môi trường hoạt động (nước, hóa chất, nhiệt độ cao…), và mức độ rung, sốc cơ học.
• Loại khớp nối phù hợp: Chọn khớp nối cứng, mềm, lưới, đàn hồi, xích hay răng… tùy theo yêu cầu truyền động và khả năng bù sai lệch trục.
• Kích thước và kiểu kết nối: Đảm bảo đường kính trục, chiều dài, kiểu kết nối (bích, ren, hàn…) phù hợp với hệ thống hiện có.
• Vật liệu chế tạo: Chọn chất liệu phù hợp (cao su, inox, thép, nhôm…) để chịu được áp lực, nhiệt độ hoặc hóa chất nếu có.
• Khả năng bảo trì: Ưu tiên loại dễ tháo lắp, ít cần bôi trơn nếu hệ thống khó tiếp cận.
• Thương hiệu & xuất xứ: Nên chọn sản phẩm từ nhà cung cấp uy tín, có bảo hành rõ ràng và tài liệu kỹ thuật đầy đủ.

Bảng Giá Khớp Nối Mới Nhất Tại Asia Industry 2025

Giá khớp nối năm 2025 phụ thuộc vào loại khớp, vật liệu, kích thước, xuất xứ và kiểu kết nối. Dưới đây là bảng giá tham khảo cho một số loại khớp nối phổ biến hiện nay:

Loại khớp nối	Kích thước phổ biến	Chất liệu	Giá tham khảo (VNĐ)
Khớp nối mềm inox	DN15 – DN150	Inox 304/316	250.000 – 2.500.000
Khớp nối mềm cao su	DN25 – DN300	Cao su EPDM, NBR	180.000 – 3.200.000
Khớp nối nhanh Inox	Type A – F	Inox 304	40.000 – 370.000

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo nhà sản xuất, tiêu chuẩn đặt hàng (JIS, ANSI, DIN…), số lượng hoặc yêu cầu kỹ thuật đặc biệt.

Mua Khớp Nối Giá Rẻ, Chất Lượng, Uy Tín Tại Asia Industry

Nếu bạn đang tìm kiếm địa chỉ cung cấp khớp nối chất lượng cao với mức giá hợp lý, Asia Industry là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối đa dạng các loại khớp nối: khớp nối mềm inox, cao su, khớp răng, khớp đàn hồi, khớp xích, khớp lưới… phục vụ cho các hệ thống đường ống, truyền động công nghiệp, PCCC, HVAC và xử lý chất lỏng.

Tại đây, chúng tôi cung cấp đầy đủ cả bộ khớp nối hoàn chỉnh (complete coupling) lẫn các phụ kiện, bộ phận thay thế riêng lẻ như đệm hoa giảm chấn, lò xo… tùy theo nhu cầu sử dụng của khách hàng.

Cam kết tại Asia Industry:

• Sản phẩm đầy đủ chứng chỉ CO, CQ, rõ nguồn gốc
• Giá cạnh tranh, chiết khấu tốt cho đơn hàng số lượng lớn
• Tư vấn kỹ thuật tận tâm, chọn đúng loại khớp nối phù hợp với hệ thống
• Giao hàng toàn quốc, nhanh chóng – đúng tiến độ
• Bảo hành uy tín, hỗ trợ hậu mãi dài lâu

Thông tin liên hệ:

📍 Địa chỉ: 934 Đường Bạch Đằng Thanh Lương Hai Bà Trưng Hà Nội

📞 Hotline tư vấn kỹ thuật: 0981 286 316

✉️ Email hỗ trợ: vattuasia@gmail.com

🌐 Website: https://inoxsteel.vn

Hy vọng bài viết trên đã giúp bạn hiểu rõ hơn về các loại khớp nối và cách lựa chọn phù hợp. Nếu cần tư vấn chi tiết, đừng ngần ngại liên hệ với Asia Industry – chúng tôi luôn sẵn sàng hỗ trợ bạn.
