Cách lắp đồng hồ đo áp suất nước đúng chuẩn là yếu tố quan trọng giúp hệ thống vận hành ổn định, đo chính xác và hạn chế hư hỏng thiết bị. Nếu lắp sai kỹ thuật, đồng hồ có thể bị rò rỉ, sai số hoặc giảm tuổi thọ đáng kể.
Trong bài viết này, bạn sẽ được hướng dẫn chi tiết từ cấu tạo, kiểu kết nối đến quy trình lắp đặt đúng chuẩn chỉ trong 3 bước đơn giản.
Đồng hồ đo áp suất nước là gì?

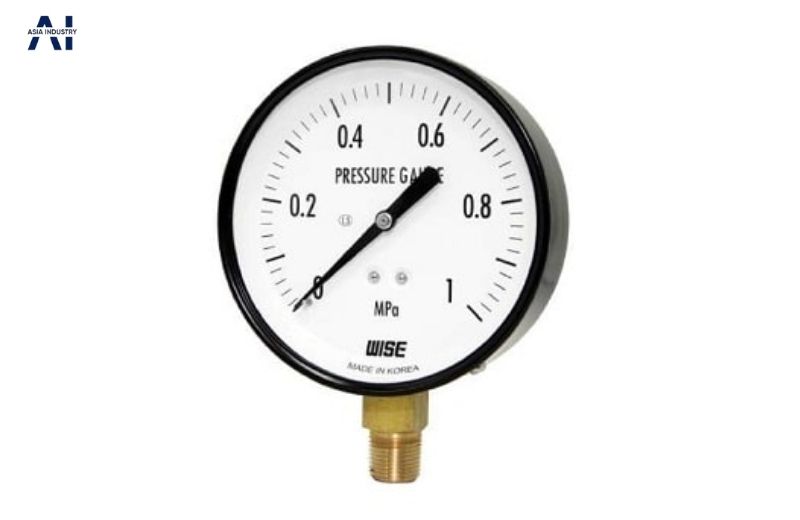

Đồng hồ đo áp suất nước là thiết bị chuyên dụng dùng để đo và hiển thị áp lực của nước trong đường ống, bồn chứa hoặc toàn bộ hệ thống cấp nước. Thông qua giá trị hiển thị trên mặt đồng hồ, người vận hành có thể theo dõi tình trạng hoạt động và đưa ra phương án xử lý kịp thời khi có bất thường.
Trong thực tế, đồng hồ đo áp suất nước được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống cấp nước và xử lý nước: giúp kiểm soát áp lực trong đường ống, đảm bảo lưu lượng ổn định
- Máy bơm, máy nén khí: theo dõi áp suất đầu ra, tránh tình trạng quá áp hoặc tụt áp
- Hệ thống tưới tiêu, phun sương: đảm bảo áp lực phù hợp để phân phối nước đều
- Đường ống công nghiệp và dân dụng: phát hiện sớm rò rỉ, tắc nghẽn hoặc sự cố vận hành

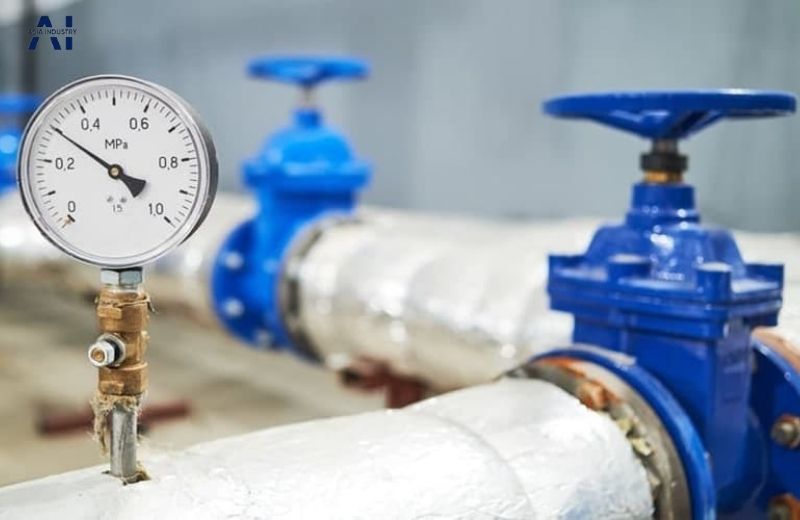

Cấu tạo và nguyên lý hoạt động
Trước khi thực hiện cách lắp đồng hồ đo áp suất nước, việc hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp bạn lắp đặt chính xác, tránh sai sót và đảm bảo thiết bị vận hành ổn định.
Cấu tạo
Đồng hồ đo áp suất nước có thiết kế tương đối đơn giản nhưng được tối ưu để hoạt động bền bỉ trong nhiều môi trường khác nhau. Các bộ phận chính bao gồm:
- Thân đồng hồ: thường làm từ inox hoặc thép, có chức năng bảo vệ toàn bộ linh kiện bên trong khỏi tác động môi trường
- Mặt kính: kính cường lực trong suốt, giúp quan sát rõ giá trị đo và chống va đập
- Mặt hiển thị và kim: hiển thị các đơn vị đo như bar, psi; kim quay để chỉ giá trị áp suất
- Ống Bourdon: bộ phận quan trọng nhất, có nhiệm vụ tiếp nhận áp suất từ lưu chất
- Bộ truyền động: hệ thống bánh răng và cơ cấu cơ khí giúp chuyển đổi áp suất thành chuyển động của kim
Nguyên lý hoạt động
Đồng hồ đo áp suất nước hoạt động dựa trên nguyên lý biến đổi áp suất thành chuyển động cơ học.
Khi nước đi vào bên trong ống Bourdon, áp lực sẽ làm ống này giãn nở. Sự giãn nở này được truyền qua hệ thống bánh răng, tạo ra chuyển động quay. Từ đó, kim đồng hồ sẽ quay và hiển thị chính xác giá trị áp suất trên mặt số.
Lưu ý trước khi lắp đồng hồ đo áp suất nước
Trước khi tiến hành cách lắp đồng hồ đo áp suất nước, bạn cần đảm bảo các điều kiện an toàn và kỹ thuật để thiết bị hoạt động ổn định và chính xác lâu dài.
- Ngắt hoàn toàn nguồn nước: Đảm bảo không còn áp lực trong đường ống để tránh nguy hiểm khi thi công
- Chọn vị trí lắp phù hợp: Nên đặt ở vị trí dễ quan sát, thuận tiện kiểm tra và bảo trì
- Lắp đúng kỹ thuật: Không vặn vào mặt hoặc thân đồng hồ, chỉ siết tại phần chân ren để tránh hư hỏng
- Lắp thêm van khóa: Giúp dễ dàng thay thế hoặc bảo trì mà không cần ngắt toàn bộ hệ thống
Cách lắp đồng hồ đo áp suất nước
Để đảm bảo thiết bị hoạt động chính xác và bền bỉ, việc thực hiện đúng cách lắp đồng hồ đo áp suất nước là rất quan trọng. Dưới đây là quy trình 3 bước áp dụng cho hầu hết các hệ thống:

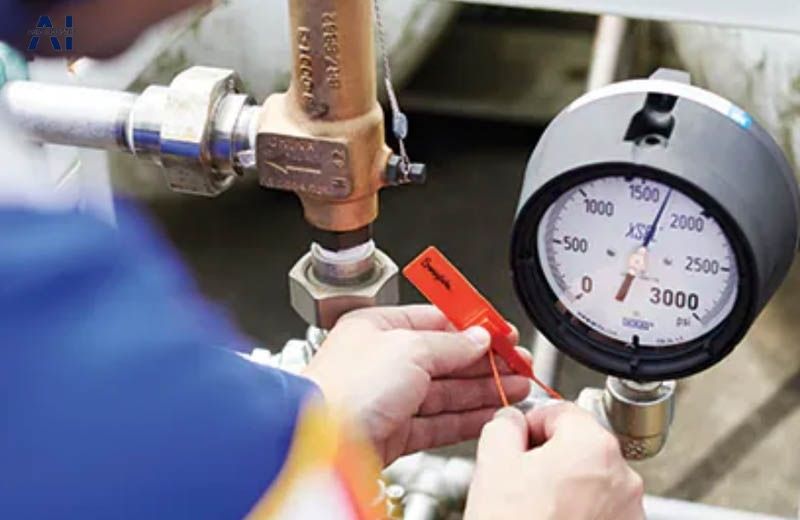

Bước 1: Chuẩn bị và kiểm tra
Trước khi lắp đặt, cần đảm bảo hệ thống ở trạng thái an toàn và sẵn sàng thi công:
- Ngắt hoàn toàn nguồn cấp nước
- Vệ sinh sạch vị trí lắp đặt, tránh cặn bẩn
- Kiểm tra tình trạng ren, đầu nối và đồng hồ
- Xác định đúng vị trí lắp để dễ quan sát và bảo trì
Bước 2: Tiến hành lắp đặt
Tùy vào kiểu kết nối, cách lắp đồng hồ đo áp suất nước sẽ có sự khác nhau:
Đối với kết nối ren:
- Quấn băng tan (teflon) theo chiều kim đồng hồ
- Lắp đồng hồ vào đầu nối trên đường ống
- Dùng cờ lê siết chặt tại phần chân ren
Đối với kết nối mặt bích:
- Đặt gioăng làm kín giữa hai mặt bích
- Căn chỉnh các lỗ bích trùng khớp
- Siết bu lông đều tay để đảm bảo độ kín
Đối với kết nối clamp:
- Đặt gioăng vào giữa hai đầu kết nối
- Gắn khớp các đầu nối
- Siết cùm clamp để cố định chắc chắn

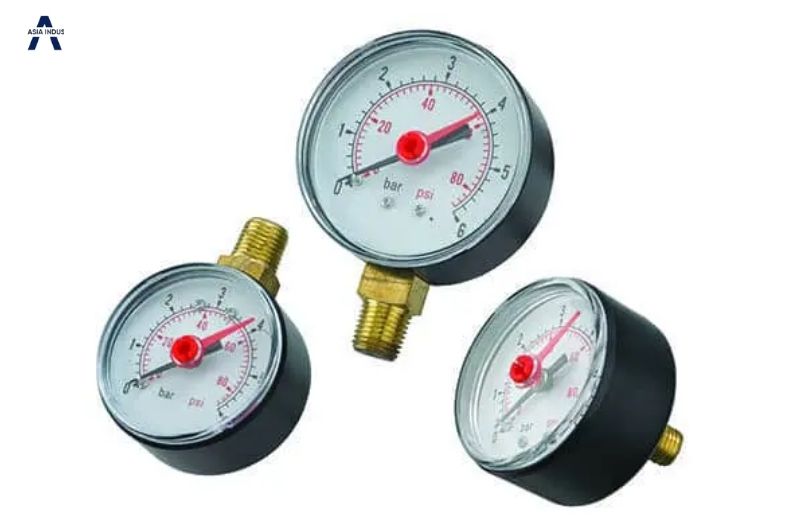

Bước 3: Kiểm tra và vận hành
Sau khi hoàn tất lắp đặt, cần kiểm tra lại toàn bộ hệ thống trước khi đưa vào sử dụng:
- Mở van cấp nước từ từ để tránh sốc áp
- Kiểm tra kỹ các điểm nối có bị rò rỉ không
- Quan sát kim đồng hồ hoạt động ổn định
- Đảm bảo hệ thống vận hành bình thường
Kết luận
Việc nắm rõ cách lắp đồng hồ đo áp suất nước không chỉ giúp đảm bảo độ chính xác khi đo mà còn góp phần kéo dài tuổi thọ thiết bị và hạn chế tối đa các sự cố trong quá trình vận hành. Khi được lắp đặt đúng kỹ thuật, đồng hồ sẽ hoạt động ổn định, phản ánh chính xác áp lực thực tế trong hệ thống.
Để đạt hiệu quả tối ưu, bạn nên tuân thủ đúng quy trình lắp đặt và lựa chọn thiết bị phù hợp với từng môi trường sử dụng. Tham khảo thêm các dòng sản phẩm chất lượng tại Asia Industry để đảm bảo hệ thống luôn vận hành an toàn, bền bỉ và tiết kiệm chi phí lâu dài.
