Van mặt bích
17 Tháng 7, 2025
Van mặt bích là thiết bị đóng vai trò quan trọng trong hệ thống đường ống công nghiệp, giúp kết nối van với đường ống thông qua mặt bích được cố định bằng các bulông. Đây là giải pháp được lựa chọn phổ biến nhờ khả năng làm kín tốt, chịu được áp lực cao và dễ dàng bảo trì, tháo lắp khi cần thiết.

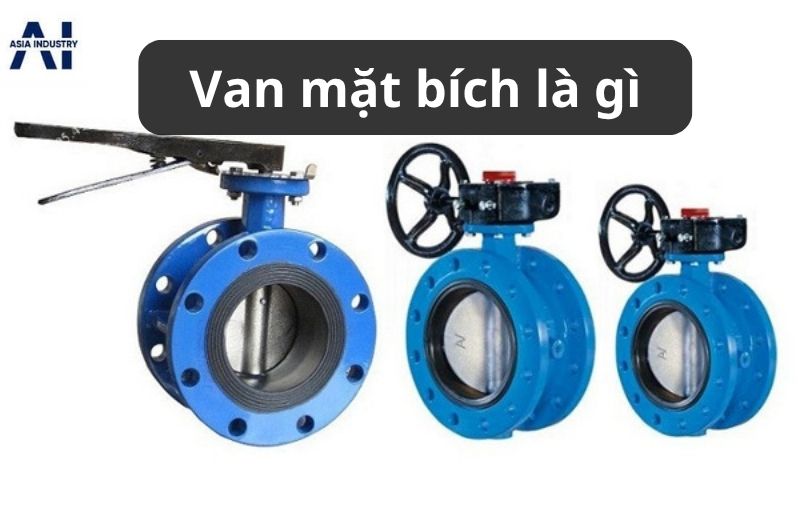

Van Mặt Bích Là Gì?
Van mặt bích là tập hợp các loại van công nghiệp có phần kết nối với hệ thống đường ống thông qua mặt bích dạng đĩa, được cố định chắc chắn bằng bulông và đai ốc. Các tiêu chuẩn sản xuất phổ biến tại Việt Nam và thế giới bao gồm JIS 10K, BS PN10, ANSI#150, DIN PN16,… mỗi tiêu chuẩn quy định rõ ràng về kích thước, đường kính, độ dày mặt bích và khoảng cách lỗ bulông. Nhờ đó, van mặt bích đảm bảo sự tương thích cao với hệ thống ống dẫn, giúp tránh rò rỉ và hao mòn trong quá trình vận hành.
Các Loại Van Mặt Bích Phổ Biến
Van Bi Mặt Bích
Van bi mặt bích là loại van sử dụng quả bi rỗng xoay 90 độ để đóng mở dòng chảy. Thiết kế bi có lỗ thông giúp dòng lưu chất chảy qua khi bi nằm ngang, và bị chặn khi bi quay dọc theo trục van. Van bi mặt bích nổi bật với ưu điểm vận hành nhanh, độ kín tốt, khả năng chịu áp lực cao, không bị rò rỉ. Van bi thường được chế tạo từ inox, gang hoặc thép, phù hợp cho các hệ thống dẫn dầu, khí nén, hóa chất và nước sạch trong công nghiệp. Ngoài ra, với kết nối mặt bích theo tiêu chuẩn quốc tế (JIS, ANSI, DIN), việc lắp đặt, bảo trì dễ dàng và nhanh chóng.
Van Bướm Mặt Bích
Van bướm mặt bích có cấu tạo đơn giản, sử dụng đĩa van xoay quanh trục để điều chỉnh lưu lượng hoặc đóng mở hoàn toàn. Loại van này có kết nối mặt bích có thể là kiểu wafer hoặc lug giúp linh hoạt lắp đặt trong hệ thống. Van bướm mặt bích có ưu điểm nhỏ gọn, trọng lượng nhẹ, vận hành nhanh, phù hợp các hệ thống cần tiết kiệm không gian, ví dụ trong cấp thoát nước, HVAC, xử lý nước thải và phòng cháy chữa cháy. Van thường làm từ gang, inox với gioăng đệm PTFE giúp độ kín cao.
Van Cổng Mặt Bích
Van cổng mặt bích hoạt động dựa trên cơ chế nâng hạ tấm chắn (cổng) vuông góc với lưu chất để đóng hoặc mở dòng chảy. Van được thiết kế cho dòng chảy thẳng, giảm áp lực tổn thất khi vận hành. Loại van này thường dùng trong các hệ thống áp lực cao, nhiệt độ lớn như trong ngành nước, điện, dầu khí và các công trình công nghiệp. Van cổng mặt bích thường có kích thước lớn từ DN50 trở lên, làm từ gang, thép đúc, inox…, với khả năng chịu nhiệt độ lên đến 200°C và áp suất từ PN10 đến PN40. Bộ truyền động của van có thể là tay quay, điện hoặc khí nén, giúp vận hành linh hoạt theo yêu cầu hệ thống.

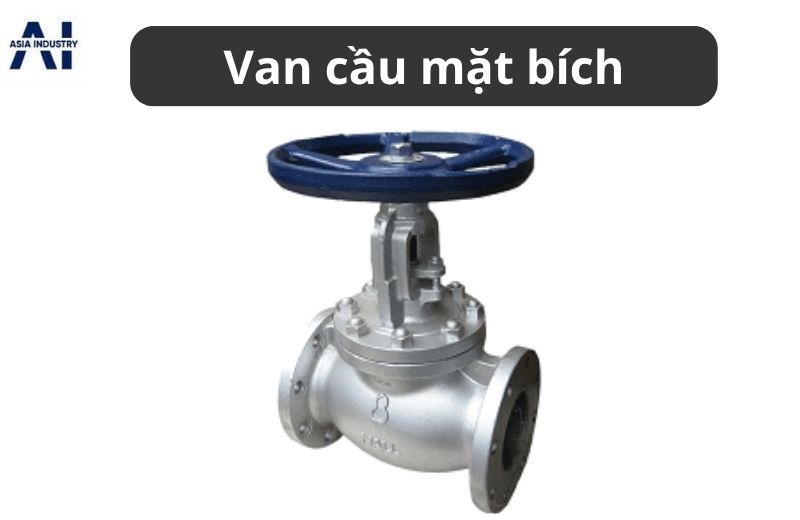

Van Cầu Mặt Bích
Van cầu mặt bích được dùng chủ yếu để điều chỉnh lưu lượng, áp suất với độ chính xác cao. Cấu tạo gồm bộ phận điều tiết dạng đĩa hoặc chặn van, van cầu cho phép điều khiển chính xác, ngăn hiện tượng sốc áp khi vận hành. Loại van này được sản xuất đa dạng vật liệu như gang, inox, thép chịu nhiệt thích hợp dùng trong hơi nước, khí và các dung dịch hóa chất. Thiết kế mặt bích theo tiêu chuẩn giúp việc kết nối với đường ống nhanh và chắc chắn.
Van Một Chiều Mặt Bích
Van một chiều mặt bích đảm nhiệm chức năng ngăn dòng chảy đảo chiều giúp bảo vệ hệ thống bơm và các thiết bị khác không bị tổn thương khi xảy ra sự cố ngược dòng. Van có thể là dạng lò xo, cánh bướm hoặc cửa tự do, được sản xuất từ gang, inox hoặc thép, dùng trong hệ thống cấp nước, khí nén và dầu.
Thông Số Kỹ Thuật Của Van Mặt Bích
Van mặt bích có phạm vi kích thước rộng, thường từ DN15 đến DN1500, thích nghi với các hệ thống từ nhỏ đến siêu lớn. Vật liệu chế tạo đa dạng gồm thép carbon, inox 304, inox 316, gang và nhựa kỹ thuật, phù hợp với các môi trường làm việc khác nhau từ nước, khí, dầu đến các hóa chất ăn mòn. Áp suất làm việc phổ biến gồm PN10, PN16, PN25, nhiệt độ từ -5°C đến 220°C. Tiêu chuẩn mặt bích như ANSI, JIS, DIN, BS giúp đảm bảo tính đồng bộ trong lắp đặt và vận hành.
Bảng Giá Tham Khảo Van Mặt Bích
Giá van mặt bích chịu ảnh hưởng đa dạng bởi chất liệu, kích thước, tiêu chuẩn sản xuất và thương hiệu. Mức giá dao động khá lớn từ vài triệu đến hàng chục triệu đồng tùy từng loại.
Loại Van | Kích Thước (DN) | Vật Liệu | Áp Suất (PN) | Giá Bán (VNĐ) |
Van Bi Mặt Bích | DN15 – DN200 | Inox 304, Gang | PN16 | 1.200.000 – 6.500.000 |
Van Bướm Mặt Bích | DN50 – DN300 | Gang, Inox | PN10, PN16 | 800.000 – 4.000.000 |
Van Cổng Mặt Bích | DN50 – DN500 | Thép, Gang | PN16, PN25 | 3.000.000 – 12.000.000 |
Van Cầu Mặt Bích | DN15 – DN250 | Inox, Gang | PN16 | 2.500.000 – 10.000.000 |
Van Một Chiều Mặt Bích | DN15 – DN400 | Gang, Inox | PN10, PN16 | 1.000.000 – 7.000.000 |
Lưu ý: Giá bán dao động phụ thuộc vào hãng sản xuất, vật liệu, kiểu kết nối và tiêu chuẩn kỹ thuật. Giá trên mang tính tham khảo.
Ưu Điểm Của Van Mặt Bích Trong Hệ Thống
Van mặt bích sở hữu ưu thế vượt trội về độ kín khít nhờ kết nối bằng bulông chắc chắn và gioăng đệm cao cấp, giúp chống rò rỉ tuyệt đối. Thiết kế chuẩn hóa giúp lắp đặt và bảo trì thuận tiện, giảm thời gian ngừng hoạt động hệ thống. Ngoài ra, van có tuổi thọ cao, khả năng chịu lực va đập và môi trường khắc nghiệt, đáp ứng đa dạng ứng dụng công nghiệp.
Ứng Dụng Thực Tế
Van mặt bích có mặt trong nhiều lĩnh vực quan trọng: xử lý nước sạch, nước thải; khai thác và chế biến dầu khí; sản xuất hóa chất; hệ thống hơi và nước nóng tại các nhà máy điện; hệ thống HVAC, phòng cháy chữa cháy; các công trình xây dựng lớn như tòa nhà cao tầng, khu công nghiệp, cảng biển.
Kết Luận
Để lựa chọn van mặt bích hiệu quả, cần xác định rõ yêu cầu về môi trường làm việc: nhiệt độ, áp suất, loại lưu chất. Chọn vật liệu van và tiêu chuẩn mặt bích phù hợp giúp tăng tuổi thọ và hiệu quả hoạt động. So sánh kỹ loại van bi, van bướm, van cầu, van cổng để đáp ứng đúng mục đích sử dụng. Hơn nữa, lựa chọn nhà cung cấp van mặt bích uy tín, có chứng nhận CO, CQ rõ ràng sẽ mang lại sự an tâm về chất lượng và dịch vụ.
Van mặt bích chính là nhân tố giải quyết bài toán an toàn, hiệu suất vận hành và chi phí bảo trì cho hệ thống hiện đại.
