van bướm điều khiển khí nén được lắp đặt trong đường ống với mục đích giúp đóng/mở và điều tiết dòng lưu chất lưu thông trong đường ống,nhờ cách thức vận hành hoàn toàn tự động mà dòng van này được lựa chọn để lắp đặt trong những hệ thống cần tính tự động hóa cao hoặc lắp đặt tại những vị trí khó vận hành cơ

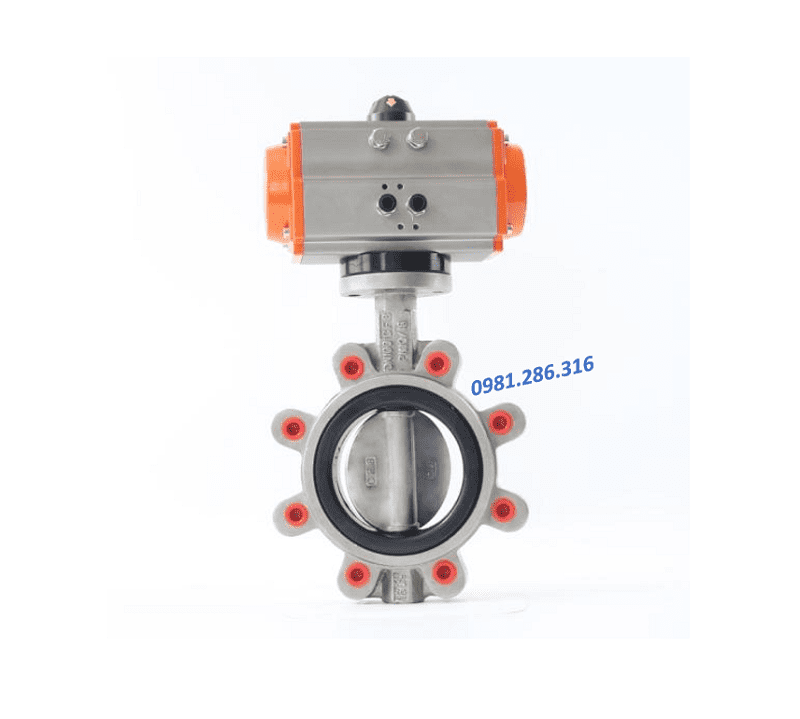

1 van bướm điều khiển khí nén
van bướm điều khiển khí nén là một dòng van thuộc nhánh van bướm với cách thức vận hành hoàn toàn tự động dựa vào áp lực khí nén cung cấp cho bộ điều khiển của van,khi bộ điều khiển khí nén hoạt động nó sẽ truyền động cho trục và cánh van nhờ vào bộ truyền bánh răng cưa giúp van đóng/mở hoặc điều tiết dòng lưu chất.Dòng van này có thể duwojc sản xuất từ nhiều chất liệu như nhựa,gang,thép,inox với nhiều kích thước khác nhau để phù hợp với nhiều kích cỡ đường ống cũng như môi trường lưu chất khác nhau
2 Thông số kĩ thuật
- Vật liệu: Nhựa,gang,thép,inox
- Kích thước: DN40,DN50…1000
- Áp lực lằm việc: PN10.PN16,PN25…
- Nhiệt độ làm việc: tối đa khoảng 220ºC
- Môi trường lưu chất: nước,xăng dầu,axit…
- Xuất xứ: Hàn Quốc,Trung Quốc,Malaysia…
3 Cấu tạo và nguyên lí hoạt động
3.1 Cấu tạo của van bướm điều khiển khí nén
- Thân van được là từ nhiều chất liệu và kích thước khác nhau,là bộ phận chính để kết nối với đường ống và cho phép lưu chất chảy qua
- Trục van là bộ phận giúp truyền động từ bộ điều khiển khí nén cho cánh van
- Cánh van được làm từ inox, nó gắn cố định với trục van và là bộ phận chính giúp đóng/mở van
- Gioang làm kín được làm từ cao su,nó có công dụng giúp tăng độ kín giữa cánh van và thân van khi đóng
- Bộ điều khiển khí nén là bộ phận được cấp khí nén từ đó phát lực để vận hành van
3.2 Nguyên lí hoạt động van bướm điều khiển khí nén
- Dòng van này có nguyên lí vận hành đơn giản đó là khi bộ điều khiển được cấp một lượng khí nén nhất định thì xi lanh và pitong trong bộ điều khiển sẽ phát lực và truyền động cho trục van theo dạng lực momen xoắn dựa vào bánh răng có sẵn ở trục van giúp trục van và c ánh van xoay qua trái/phải giúp mở/đóng van
4 Sử dụng trong nhiều lĩnh vực và ngành nghề khác nhau
- Sử dụng trong các nhà máy sản xuất đồ uống như bia hơi,nước ngọt,nước có ga
- Sử dụng trong các nhà máy sản xuất và cung cấp nước sạch,nước sinh hoạt
- Lắp đặt trong các nhà máy lọc hóa dầu và đường ống dẫn xăng dầu,khí gas
- Sử dụng trong các nhà máy xử lí nước thải,chất thải sinh hoạt…
- Sử dụng trong các viện nghên cứu,các nhà máy và đường ống dẫn hóa chất
- Sử dụng lắp đặt trong lĩnh vực thủy lợi và đường ống tưới tiêu cây trồng
5 Liên hệ mua van và phụ kiện đường ống tại Asia Industry
Asia Industry hiện là nhà cung cấp các dòng van và phụ kiện thép,phụ kiện inox uy tín và chất lượng hàng đầu cả nước.Với đội ngũ lãnh đạo và nhân viên có bề dày kinh nghiệm trong ngành phụ kiện đường ống,chúng tôi cam kết sẽ mang đến cho khách hàng những sản phẩm chất lượng nhất với giá rẻ nhất thị trường.Ngoài ra chúng tôi luôn hỗ trợ giao hàng tận nơi cho khách hàng trên toàn quốc cũng như bảo hành 12 tháng đổi trả nếu do lỗi sản xuất
Liên hệ số Hotline 0981.286.316 để được tư vấn và đặt hàng.Xin cảm ơn !
