Áp suất trong môi trường ăn mòn, bám dính gây khó kiểm soát? Nhiều hệ thống vận hành thiếu ổn định do thiết bị đo không phù hợp. Đồng hồ đo áp suất dạng màng mang lại giải pháp tối ưu cho điều kiện khắc nghiệt. Bài viết dưới đây giúp quý khách hàng hiểu rõ cấu tạo, nguyên lý và cách lựa chọn hiệu quả.

1 Đồng hồ đo áp suất dạng màng

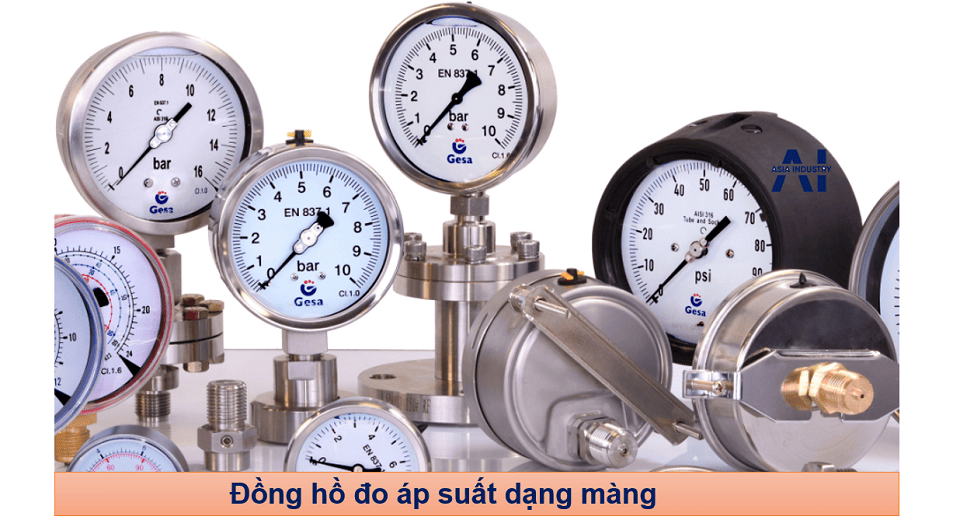

Đồng hồ đo áp suất dạng màng hay còn gọi là đồng hồ áp suất màng, thường được sử dụng để đo áp suất môi chất đặc biệt như hóa chất, chất bám dính hoặc các lưu chất dễ làm tắc thiết bị. Thay vì tiếp xúc trực tiếp giữa lưu chất và bộ phận đo thì đồng hồ có màng ngăn kim loại mỏng ngăn cách, giúp bảo vệ và gia tăng tuổi thọ. Ngoài ra màng ngăn kim loại này có tác dụng đàn hồi để cảm nhận áp lực. Khi áp suất tác động, màng biến dạng và truyền chuyển động tới cơ cấu hiển thị.

Đồng hồ được chế tạo đa dạng từ nhiều vật liệu khác nhau như inox, đồng, thép… cùng kích thước đa dạng, phù hợp cho nhiều hệ thống lớn nhỏ khác nhau. Thường được người tiêu dùng lựa chọn sử dụng phổ biến trong ngành hóa chất, thực phẩm và dược phẩm.

2 Thông số kỹ thuật

Một trong những yếu tố quan trọng trước khi mua và sử dụng đồng hồ đo áp suất dạng màng đối với quý khách hàng là thông số kỹ thuật. Việc hiểu rõ giúp đưa ra những quyết định chính xác khi mua và sử dụng, đảm bảo việc lắp đặt đúng tiến độ, cũng như độ an toàn khi sử dụng.

Kích thước mặt đồng hồ: 50mm, 63mm, 75mm, 100mm, 150mm
Vật liệu chế tạo: Inox 304, inox 316
Dải đo áp suất : 0 ~ 1000 Kgf/cm2, -76, 0 ~ 2, 4, 6, 10, 15, … 350; -76cmHg
Đơn vị đo: Mpa, Kpa, Psi, CmHg, kgf/cm², Bar
Dạng đồng hồ: Có màng chân
Áp lực: PN10, PN16, PN25
Kiểu lắp: Lắp ren, lắp bích
Môi trường làm việc: Nước, khí, hóa chất
Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
Bảo hành: 12 tháng

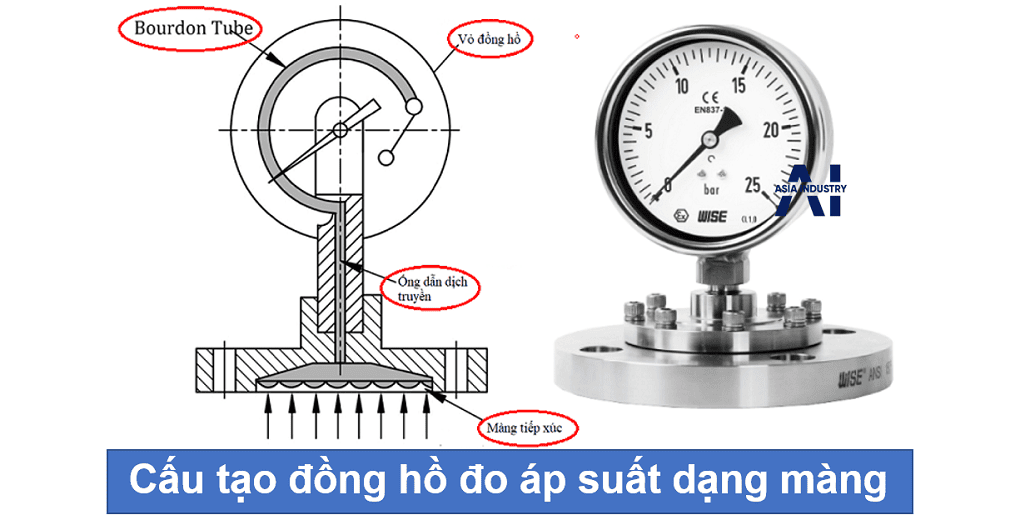

3 Cấu tạo đồng hồ đo áp suất dạng màng

Đồng hồ đo áp suất dạng màng được cấu tạo từ nhiều bộ phận chính liên kết chặt chẽ với nhau tạo thành một sản phẩm hoàn chỉnh:

Màng kim loại (diaphragm): Giữ lại các chất bám dính, chất rắn không đi vào bên trong đồng hồ.
Buồng áp suất: Giúp cân bằng, ổn định đồng hồ trong môi trường rung lắc.
Cơ cấu truyền động: Các trục, bánh răng nằm bên trong đồng hồ.
Mặt hiển thị: Là thể hiện số đo áp suất bên trong hệ thống đường ống, giúp người tiêu dùng quan sát.
Vỏ bảo vệ: Thường được làm bằng inox, có chức năng bảo vệ và bao bọc các chi tiết bên trong van khỏi tác động môi trường bên ngoài.

4 Phân loại đồng hồ đo áp suất dạng màng

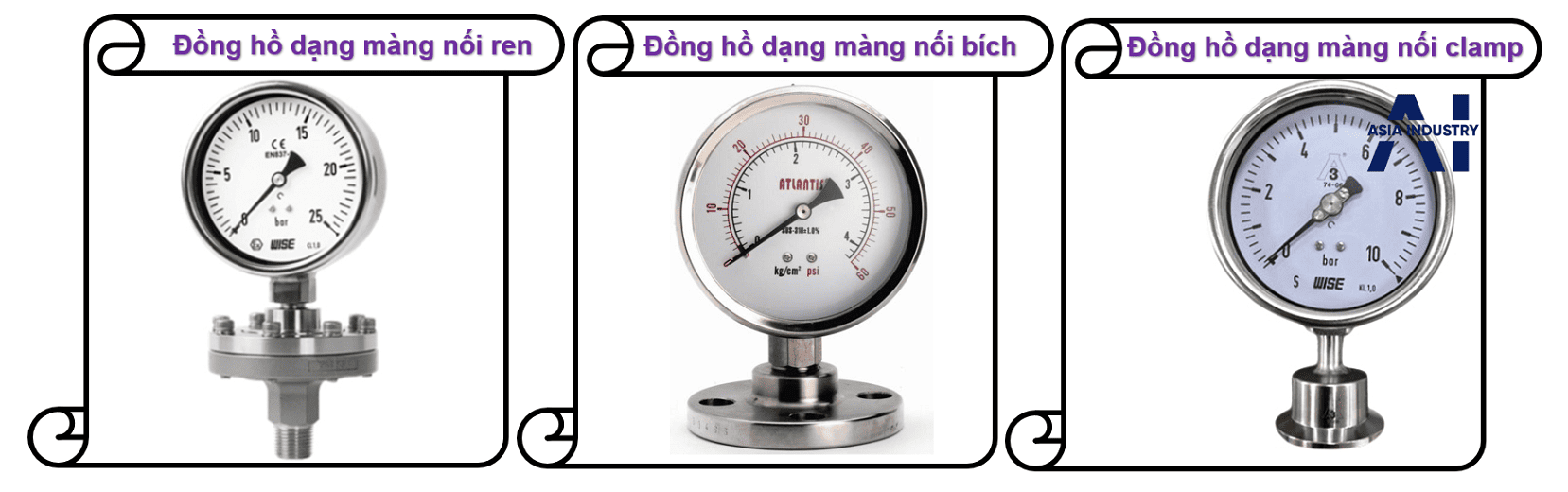

Trên thị trường hiện nay, đồng hồ đo áp suất dạng màng có sự đa dạng về kết nối, đáp ứng nhiều hệ thống lớn nhỏ khác nhau. Vì vậy việc lựa chọn kiểu kết nối nào, sao cho phù hợp với hệ thống cần lắp đặt là điều rất quan trọng. Dưới đây là 3 kiểu kết nối phổ biến thường gặp

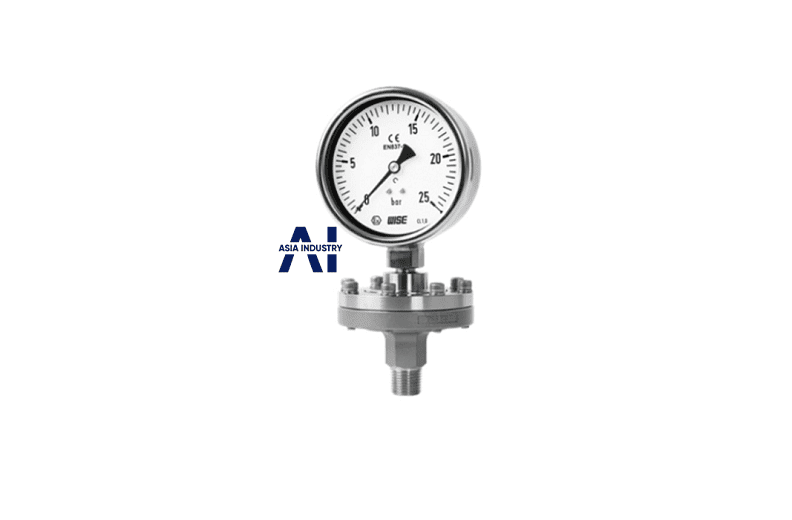

-Đồng hồ áp suất dạng màng nối ren: Được người tiêu dùng sử dụng phổ biến với sự lắp đặt dễ dàng, linh hoạt. Chân ren được thiết kế đa dạng với nhiều kích thước khác nhau, phù hợp cho nhiều hệ thống công nghiệp.

-Đồng hồ áp suất dạng màng lắp bích: Thường được ít sử dụng hơn so với dòng sản phẩm nối ren, quá trình lắp đặt cũng cần nhiều thời gian hơn. Nhưng với những hệ thống yêu cầu độ chắc chắn, khả năng chống rung tốt cũng như khả năng chịu nhiệt độ cao, thì dạng lắp bích được xem là lựa chọn tối ưu nhất.

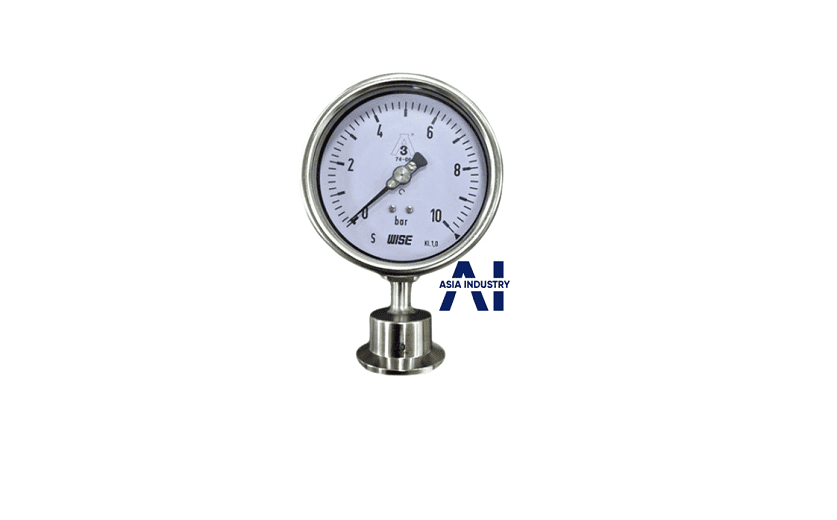

-Đồng hồ áp suất dạng màng clamp: Thường được ưu tiên sử dụng trong các hệ thống vi sinh, nơi sản xuất đòi hỏi độ sạch và an toàn cho lưu chất bên trong. Kiểu lắp clamp nhanh chóng, vệ sinh dễ dàng, giúp tiết kiệm chi phí lắp đặt, thay thế.

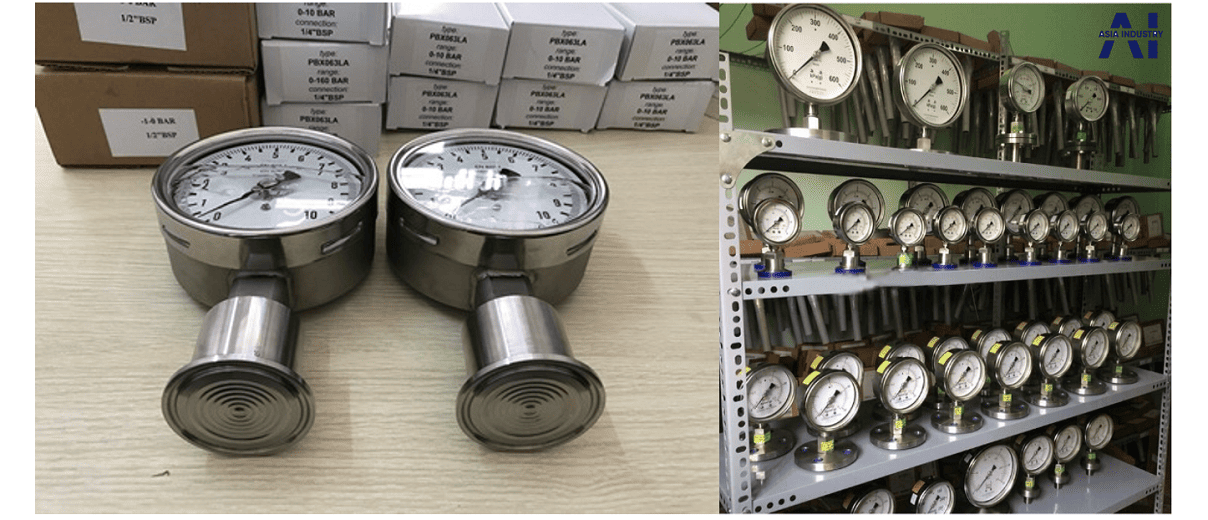

5 Tổng kho đồng hồ đo tại Asia

Công ty TNHH DVCN Asia tự hào là một trong những đơn vị hàng đầu trong lĩnh vực cung ứng các dòng thiết bị đo, các sản phẩm bên công ty đều được nhập khẩu chính hãng, trực tiếp từ nhà máy, không qua trung gian. Với chính sách lấy chất lượng sản phẩm tạo nên thương hiệu, các sản phẩm bên công ty cam kết 100% chính hãng, đầy đủ giấy tờ CO/CQ, hóa đơn VAT.

Liên hệ ngay cho bên công ty chúng tôi để được tư vấn, báo giá đồng hồ đo áp suất dạng màng theo yêu cầu.
