Kết nối mặt bích

Kết nối mặt bích là phương pháp phổ biến và hiệu quả được sử dụng để liên kết các đoạn ống, van, bơm và thiết bị trong hệ thống đường ống công nghiệp và dân dụng. Asia Industry nhận thấy kết nối mặt bích không chỉ giúp tạo ra mối nối chắc chắn, kín khít mà còn góp phần tăng tính linh hoạt trong lắp đặt và bảo trì hệ thống. Cùng tìm hiểu chi tiết về cấu tạo, tiêu chuẩn và quy trình lắp đặt.

Kết Nối Mặt Bích Là Gì?

Kết nối mặt bích là cách thức dùng mặt bích để kết nối các thành phần trong hệ thống đường ống. Hai mặt bích được ghép với nhau thông qua bu lông và đai ốc, thường có thêm miếng đệm (gasket) ở giữa nhằm đảm bảo độ kín tuyệt đối. Phương pháp này thường được áp dụng thay thế cho nối hàn hay lắp ren trong các hệ thống lưu chất áp suất cao hoặc môi trường có rung động.

So với nối hàn, kết nối mặt bích có ưu điểm dễ tháo lắp, thuận tiện cho bảo dưỡng, sửa chữa. So với lắp ren, mặt bích có khả năng chịu áp lực và nhiệt độ cao hơn. Nhờ vậy, việc sử dụng kết nối mặt bích ngày càng phổ biến trong nhiều ngành công nghiệp và cơ sở hạ tầng hiện đại.

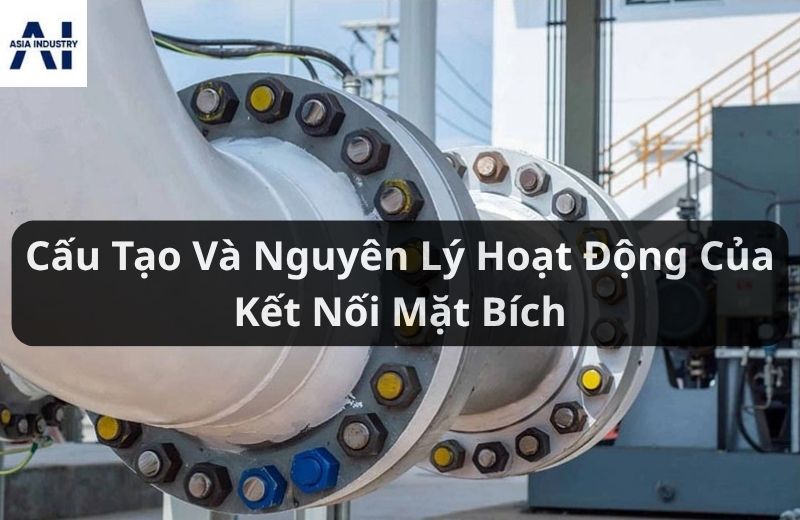

Cấu Tạo Và Nguyên Lý Hoạt Động Của Kết Nối Mặt Bích

Một kết nối mặt bích thường bao gồm các thành phần chính: hai mặt bích, bộ bu lông và đai ốc liên kết, và miếng đệm làm kín. Khi lắp đặt, các bu lông được siết lên tạo áp lực ép chặt hai mặt bích qua lớp đệm, đảm bảo vị trí nối không rò rỉ. Áp lực này giúp dòng lưu chất được giữ kín và không bị thoát ra ngoài dưới các điều kiện áp suất và nhiệt độ vận hành.

Tiêu chuẩn kỹ thuật sản xuất mặt bích (như ASME, JIS, DIN, BS) ảnh hưởng đến hình dạng, kích thước, số lượng lỗ bu lông… Nhờ đó, kết nối đạt độ đồng nhất và tương thích cao trong các hệ thống kỹ thuật khác nhau.

Các Loại Kết Nối Mặt Bích Phổ Biến

• Kết nối mặt bích cố định (Fixed Flange): Loại dùng phổ biến nhất trong các hệ thống công nghiệp, cho kết nối chắc chắn, bền bỉ.
• Kết nối mặt bích mềm (Flexible Flange): Có khả năng chịu rung động và giãn nở nhiệt, tốt cho hệ thống có thay đổi nhiệt độ hoặc chuyển động.
• Kết nối mặt bích nhanh (Quick Flange Coupling): Thiết kế cho việc lắp ráp nhanh chóng, thuận tiện trong các hệ thống cần tháo lắp thường xuyên như dây chuyền sản xuất.
• Kết nối trục nối mặt bích (Flange Coupling for Shafts): Chuyên dùng trong truyền chuyển động giữa các trục máy với độ chính xác cao.

Mỗi loại kết nối phù hợp với những yêu cầu kỹ thuật riêng biệt, giúp tối ưu hiệu quả và độ bền cho hệ thống.

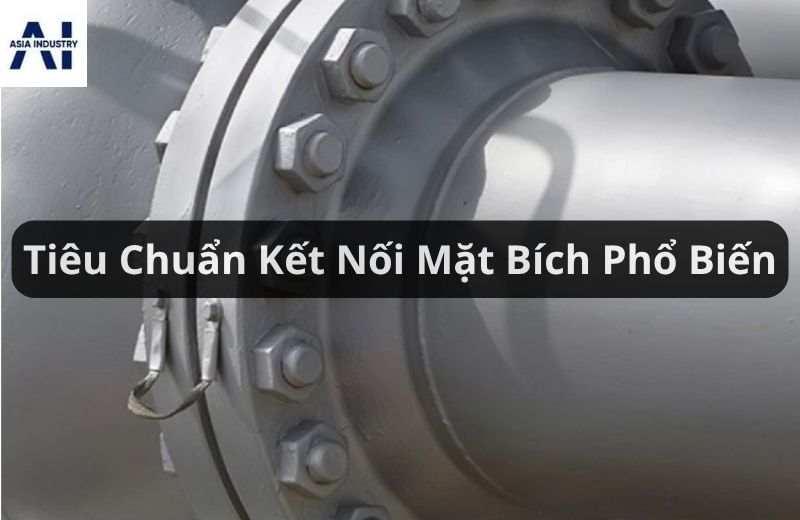

Tiêu Chuẩn Kết Nối Mặt Bích Phổ Biến

Tiêu chuẩn mặt bích đóng vai trò quan trọng để đảm bảo chất lượng và sự tương thích. Một số tiêu chuẩn phổ biến gồm:

• Tiêu chuẩn Nhật Bản (JIS): Phù hợp với các hệ thống công nghiệp nội địa và khu vực châu Á.
• Tiêu chuẩn Hoa Kỳ (ANSI/ASME): Chuẩn quốc tế phổ biến với đa dạng độ dày và kích thước, dùng nhiều trong dầu khí và công nghiệp nặng.
• Tiêu chuẩn châu Âu (DIN): Thường áp dụng trong công nghiệp chế tạo và công trình xây dựng châu Âu.
• Tiêu chuẩn Anh (BS): Tiêu chuẩn truyền thống, đảm bảo độ bền và tính an toàn cho các ứng dụng công nghiệp khác nhau.

Hiểu và áp dụng đúng tiêu chuẩn giúp kết nối mặt bích đạt độ chính xác, chịu lực và chịu nhiệt tối ưu.

Quy Trình Lắp Đặt Kết Nối Mặt Bích Đúng Kỹ Thuật

• Chuẩn bị: Vệ sinh sạch sẽ các mặt bích, kiểm tra miếng đệm và bu lông không bị hư hại.
• Lắp ráp: Đặt miếng đệm giữa hai mặt bích, ráp chặt bu lông và đai ốc.
• Siết bu lông: Thực hiện siết theo thứ tự vòng tròn (thường là hình sao), áp dụng lực đồng đều theo tiêu chuẩn kỹ thuật để tránh biến dạng mặt bích.
• Kiểm tra: Đánh giá độ kín khít, đảm bảo không rò rỉ và kết nối an toàn trước khi đưa vào vận hành.
• Vận hành & bảo trì: Thường xuyên kiểm tra lực siết và tình trạng đệm để duy trì hiệu suất kết nối mặt bích.

Những Lưu Ý Khi Chọn Mua Và Sử Dụng Kết Nối Mặt Bích

• Ưu tiên lựa chọn vật liệu phù hợp với môi trường vận hành như thép carbon, inox, hoặc gang theo yêu cầu chịu ăn mòn, nhiệt độ.
• Kiểm tra tiêu chuẩn mặt bích tương thích với hệ thống để đảm bảo kết nối đúng kỹ thuật.
• Đảm bảo đúng kích thước, số lượng lỗ bu lông và cỡ bu lông phù hợp với hệ thống.
• Chọn mua từ nhà cung cấp uy tín như Asia Industry để đảm bảo chất lượng sản phẩm và dịch vụ kỹ thuật.
• Chuẩn bị dự phòng cho việc bảo trì, thay thế dễ dàng, giảm thiểu gián đoạn hệ thống.

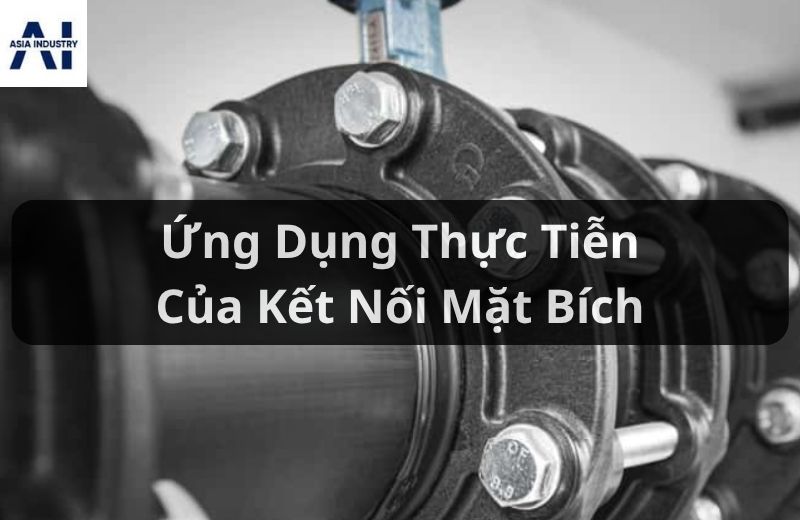

Ứng Dụng Thực Tiễn Của Kết Nối Mặt Bích Trong Công Nghiệp

Kết nối mặt bích là giải pháp được ưa chuộng trong nhiều ngành công nghiệp như:

• Dầu khí, hóa chất: Sử dụng để kết nối đường ống, van, thiết bị áp lực cao.
• Nhà máy điện, khí đốt: Đảm bảo hệ thống dẫn nhiên liệu và hơi nước vận hành an toàn.
• Hệ thống cấp thoát nước, xử lý nước thải: Giúp kết nối bền chắc, dễ bảo trì.
• Công trình xây dựng và chế tạo máy: Được dùng trong hệ thống ống dẫn, hệ thống truyền động.

Ví dụ, mặt bích kết nối trong nhà máy lọc dầu thường chịu áp lực lớn và môi trường ăn mòn nên mặt bích thép hoặc inox chuẩn ANSI được sử dụng phổ biến.

Kết Luận

Kết nối mặt bích đóng vai trò thiết yếu, giúp xây dựng hệ thống đường ống vận hành ổn định, an toàn và dễ bảo trì. Hiểu rõ đặc điểm, phân loại và tiêu chuẩn kết nối mặt bích giúp lựa chọn sản phẩm phù hợp, tăng hiệu quả và tuổi thọ hệ thống. Asia Industry cam kết cung cấp các giải pháp kết nối mặt bích đạt chuẩn, uy tín hỗ trợ khách hàng triển khai thành công các dự án công nghiệp hiện đại.

Hãy liên hệ ngay với Asia Industry để được tư vấn chi tiết và chọn lựa mặt bích phù hợp nhất cho hệ thống của doanh nghiệp.
