Gia Công Mặt Bích Inox – Tiêu Chuẩn Và Quy Trình

Gia công mặt bích inox đóng vai trò then chốt trong việc định hình các hệ thống đường ống công nghiệp, từ các nhà máy lọc hóa dầu, hệ thống xử lý nước, đến ngành thực phẩm và dược phẩm. Mặt bích inox không chỉ là một phụ kiện kết nối đơn thuần, mà còn là yếu tố cốt lõi đảm bảo sự vững chắc, độ kín khít và khả năng chống chịu ăn mòn của toàn bộ hệ thống. ASIA Industry, với nhiều năm kinh nghiệm, tự hào mang đến các giải pháp gia công mặt bích inox chuyên nghiệp, đạt chuẩn quốc tế, góp phần nâng cao hiệu quả và an toàn vận hành cho mọi công trình.

Vật Liệu Gia Công Mặt Bích Inox

Lựa chọn vật liệu inox phù hợp là yếu tố tiên quyết quyết định chất lượng và độ bền của mặt bích. Hai loại inox phổ biến nhất được sử dụng là Inox 304 và Inox 316.

Inox 304

Đây là loại thép không gỉ Austenit phổ biến nhất, với thành phần chứa khoảng 18% Crom và 8% Niken. Inox 304 có khả năng chống ăn mòn tốt trong điều kiện khí quyển thông thường, nước, axit yếu và nhiều loại hóa chất. Mặt bích inox 304 bền chắc với độ bền kéo tối thiểu 515 MPa và độ bền năng suất tối thiểu 205 MPa. Nó thường được sử dụng trong các hệ thống cấp thoát nước, công nghiệp thực phẩm, bia rượu và các ứng dụng không yêu cầu khả năng chống ăn mòn quá cao.

Inox 316

Được cấu tạo từ thép không gỉ Austenit với thành phần Crom, Niken và đặc biệt là bổ sung thêm khoảng 4% Molypden. Sự có mặt của Molypden giúp Inox 316 có khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt hơn, đặc biệt là trong môi trường chứa muối, axit mạnh (như axit sulfuric, axit clohydric), nước biển hoặc các hóa chất công nghiệp ăn mòn cao. Do đó, mặt bích inox 316 thường được ưu tiên sử dụng trong ngành hàng hải, hóa chất, dược phẩm và các ứng dụng nơi môi trường thường xuyên tiếp xúc với các tác nhân ăn mòn.

Ngoài ra, tùy theo yêu cầu cụ thể của từng dự án, các loại inox khác như Inox 201 (giá thành thấp hơn nhưng khả năng chống ăn mòn hạn chế), Inox 430 (thép không gỉ Ferritic, chịu nhiệt nhưng ít chống ăn mòn), hoặc các loại thép Duplex, Super Duplex (cho các ứng dụng cực kỳ khắc nghiệt) cũng có thể được sử dụng. Việc hiểu rõ tính chất từng loại vật liệu là rất quan trọng để đưa ra lựa chọn tối ưu, đảm bảo tuổi thọ và hiệu quả của mặt bích.

Các Tiêu Chuẩn Gia Công

Để đảm bảo tính đồng bộ và khả năng tương thích quốc tế, việc gia công mặt bích inox phải tuân thủ các tiêu chuẩn nghiêm ngặt. Mỗi tiêu chuẩn quy định chi tiết về kích thước, áp lực làm việc, loại mặt bích, dung sai và vật liệu.

• Tiêu chuẩn Anh Quốc (BS): Mặt bích inox BS được sản xuất theo tiêu chuẩn Anh Quốc, với kích thước dao động từ 1/2 inch (15 NB) đến 48 inch (1200 NB) hoặc DN10 ~ DN5000. Tiêu chuẩn này quy định chặt chẽ về cách thức rèn, xử lý nhiệt và gia công để đảm bảo chất lượng.
• Tiêu chuẩn Nhật Bản (JIS): Mặt bích inox JIS áp dụng tiêu chuẩn Công nghiệp Nhật Bản, được cung cấp trong các lớp áp lực như JIS5K, JIS10K, JIS15K và JIS20K. Các loại mặt bích Slip On, Blind và Weld Neck theo tiêu chuẩn JIS thường có cấu hình mặt nhô lên (Raised Face – RF) hoặc mặt phẳng (Flat Face – FF).
• Tiêu chuẩn châu Âu (DIN): Mặt bích inox DIN bao gồm một loạt các xếp hạng áp suất từ 1 bar (PN 1) đến 400 bar (PN 400), cho phép lựa chọn linh hoạt theo yêu cầu áp lực của hệ thống.
• Tiêu chuẩn Hoa Kỳ (ANSI/ASME): Tiêu chuẩn ANSI/ASME rất phổ biến trên thị trường Việt Nam và thế giới, đặc biệt trong các ngành công nghiệp nặng như dầu khí. Các kích thước dao động từ 1/2 inch đến 48 inch, với các cấp áp suất là 150, 300, 400, 600, 900, 1500, 2500.

Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo mặt bích có thể lắp ghép hoàn hảo với các thiết bị và đường ống khác mà còn là minh chứng cho chất lượng và độ an toàn của sản phẩm.

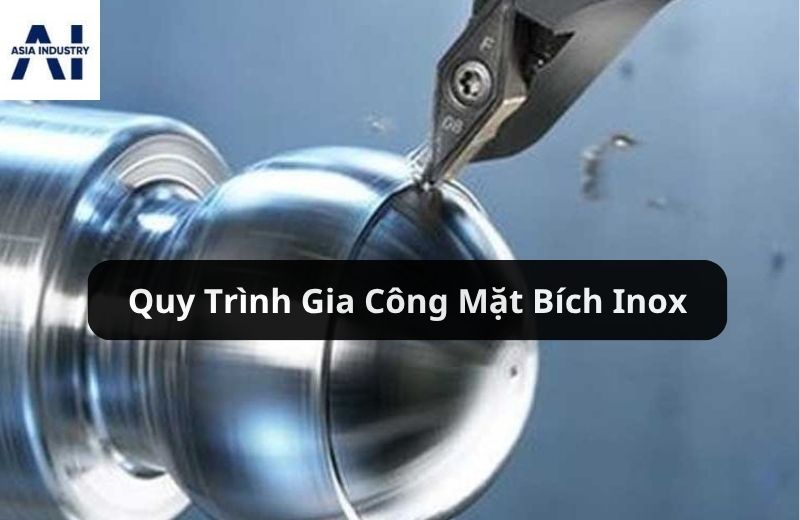

Quy Trình Gia Công Mặt Bích Inox

Quy trình gia công mặt bích inox đòi hỏi sự chính xác cao và ứng dụng công nghệ hiện đại để đảm bảo chất lượng thành phẩm.

1. Chuẩn bị vật liệu: Nguyên liệu inox chất lượng cao (tấm hoặc phôi) được kiểm tra nghiêm ngặt về thành phần hóa học và tính chất cơ học để đảm bảo đạt chuẩn yêu cầu.
2. Cắt vật liệu: Inox được cắt thành phôi sơ bộ theo kích thước mong muốn bằng các phương pháp hiện đại như cắt laser CNC, cắt plasma CNC (phù hợp cho tấm inox độ dày trung bình), hoặc cắt bằng tia nước (waterjet) cho độ chính xác cao và ít ảnh hưởng nhiệt. Phương pháp cắt gió đá thường dùng cho thép tấm dày nhưng dễ tạo ba via.
3. Tạo hình: Phôi inox có thể được tạo hình bằng cách đúc, rèn hoặc cắt từ tấm.
   • Phương pháp đúc: Inox nóng chảy được đổ vào khuôn. Ưu điểm là chi phí thấp, ít chất thải. Tuy nhiên, mặt bích đúc có thể có khuyết tật bên trong và kém bền hơn so với mặt bích rèn trong các ứng dụng áp suất/nhiệt độ cao.
   • Phương pháp rèn: Phôi inox được nung nóng và nén bằng búa điện hoặc máy ép để tạo hình. Phương pháp này giúp loại bỏ tạp chất, cải thiện sức bền và độ bền cơ học của mặt bích, thích hợp cho các ứng dụng yêu cầu độ bền cao. Tuy nhiên, chi phí sản xuất cao hơn.
   • Phương pháp cắt từ tấm (Plate Cutting): Tấm inox được làm phẳng, sau đó cắt theo đường kính ngoài và đường kính trong bằng đèn khò, laser hoặc tia nước. Các lỗ bu lông và rãnh được cắt và gia công thêm. Phương pháp này có chi phí thấp nhưng độ bền có thể không bằng mặt bích rèn.
4. Gia công cơ khí CNC (Phay, khoan, tiện, doa): Đây là công đoạn then chốt để đạt được độ chính xác cao.
   • Khoan lỗ: Các lỗ bulông được khoan chính xác về đường kính và vị trí trên mặt bích bằng máy khoan chuyên dụng.
   • Tạo rãnh/Phay mặt bích: Đối với mặt bích cần độ kín cao, các rãnh sẽ được tạo trên bề mặt tiếp xúc bằng máy phay hoặc máy tiện để tăng độ bám dính của gioăng làm kín. Việc phay mặt bích cũng giúp đạt được độ phẳng mịn và chính xác cao cho bề mặt tiếp xúc.
5. Đánh bóng và mài: Sau khi gia công cơ khí, mặt bích được đánh bóng và mài để loại bỏ các vết nứt, ba via, đảm bảo bề mặt phẳng mịn và tăng tính thẩm mỹ, đồng thời nâng cao chất lượng và độ bền.
6. Kiểm tra chất lượng: Sản phẩm cuối cùng trải qua quy trình kiểm tra nghiêm ngặt về kích thước, độ nhám bề mặt, độ bền cơ học và khả năng chống rò rỉ để đảm bảo tuân thủ các tiêu chuẩn đã đặt ra.

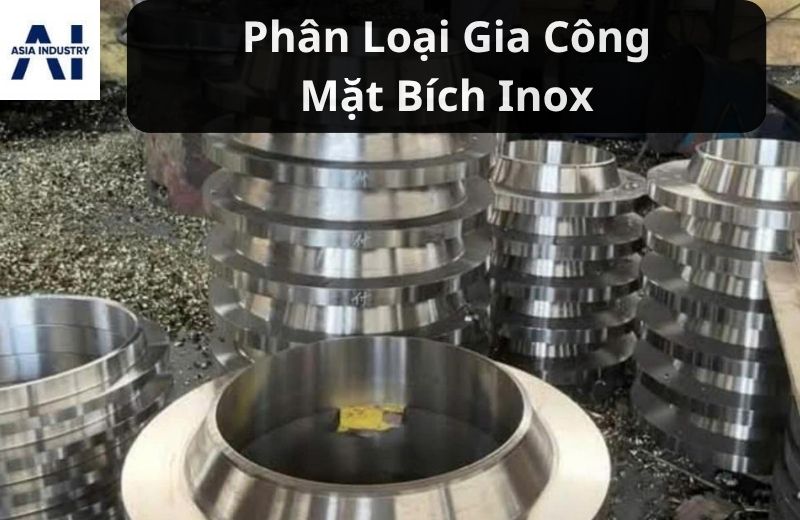

Phân Loại Gia Công Mặt Bích Inox

Mặt bích inox được gia công với nhiều hình dạng khác nhau, mỗi loại phục vụ một mục đích và ứng dụng chuyên biệt:

• Mặt bích Slip-On (SO): Dạng trượt qua ống và sau đó được hàn ở cả mặt trong và mặt ngoài. Dễ lắp đặt, giá thành thấp, thích hợp cho các hệ thống áp suất thấp và trung bình.
• Mặt bích Weld Neck (WN): Có một cổ dài được hàn trực tiếp vào ống. Thiết kế này giúp truyền ứng suất hiệu quả và thường được sử dụng trong các ứng dụng chịu áp suất cao và nhiệt độ cực lớn.
• Mặt bích Blind (BL): Dạng đĩa đặc, không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc cửa van, đường ống không sử dụng. Dễ dàng tháo lắp để bảo trì hoặc mở rộng hệ thống.
• Mặt bích Socket Weld (SW): Có một hốc để ống trượt vào và được hàn tại đó. Thường dùng cho các đường ống có kích thước nhỏ, chịu áp suất cao và khi không cần độ chính xác cao trong quá trình hàn.
• Mặt bích Lap Joint (LJ): Bao gồm hai phần: một phần stub end (cổ ngắn) được hàn vào ống và một mặt bích rời có thể xoay tự do. Thiết kế này giúp dễ dàng căn chỉnh lỗ bu lông, thích hợp cho các hệ thống cần tháo lắp thường xuyên để bảo trì hoặc vệ sinh.
• Mặt bích ren (Threaded): Có lỗ ren để vặn trực tiếp vào ống ren mà không cần hàn. Phù hợp cho các ứng dụng không cho phép hàn hoặc trong môi trường dễ cháy nổ.

Mỗi loại mặt bích inox đều có đặc tính riêng biệt, đòi hỏi quy trình gia công và kiểm soát chất lượng phù hợp để tối ưu hóa hiệu suất và tuổi thọ trong ứng dụng cụ thể.

Ưu Điểm Khi Sử Dụng Mặt Bích Inox Gia Công Chính Xác

Việc đầu tư vào mặt bích inox được gia công chính xác mang lại nhiều lợi ích vượt trội:

• Độ bền vượt trội và khả năng chống ăn mòn cao: Inox tự thân đã có khả năng chống gỉ sét và ăn mòn hóa học. Khi được gia công chính xác, lớp bảo vệ bề mặt được giữ vững, đảm bảo sản phẩm có tuổi thọ cao ngay cả trong môi trường khắc nghiệt.
• Gia công theo yêu cầu: Khả năng gia công tùy chỉnh giúp sản phẩm mặt bích hoàn toàn phù hợp với bản vẽ kỹ thuật, đáp ứng mọi yêu cầu phức tạp của hệ thống.
• An toàn và giảm thiểu rủi ro: Mặt bích được gia công chuẩn xác giúp mối nối kín khít, ngăn ngừa rò rỉ lưu chất, giảm thiểu nguy cơ tai nạn lao động và ô nhiễm môi trường.
• Tiết kiệm chi phí bảo trì: Nhờ độ bền cao và ít xảy ra sự cố, chi phí bảo dưỡng và thay thế phụ tùng được giảm đáng kể, giúp tối ưu hóa tổng chi phí vận hành.
• Tính thẩm mỹ cao: Bề mặt inox sáng bóng, dễ vệ sinh, mang lại vẻ đẹp chuyên nghiệp và sạch sẽ cho hệ thống.
• Khả năng tái sử dụng: Với độ bền cao, nhiều loại mặt bích inox có thể tái sử dụng sau khi tháo dỡ, góp phần tiết kiệm tài nguyên.

Bảng Giá Tham Khảo

Giá gia công mặt bích inox phụ thuộc vào nhiều yếu tố như loại vật liệu (Inox 304, 316), kích thước (đường kính, độ dày), tiêu chuẩn áp dụng, kiểu mặt bích (Weld Neck, Slip-On, Blind…), độ phức tạp của yêu cầu gia công và số lượng đặt hàng. Bảng giá dưới đây chỉ mang tính chất tham khảo, để có báo giá chính xác, quý khách hàng vui lòng liên hệ trực tiếp với ASIA Industry để được tư vấn cụ thể.

Lưu ý: Giá trên chưa bao gồm VAT và có thể thay đổi tùy thuộc vào thời điểm thị trường và yêu cầu cụ thể của từng đơn hàng.

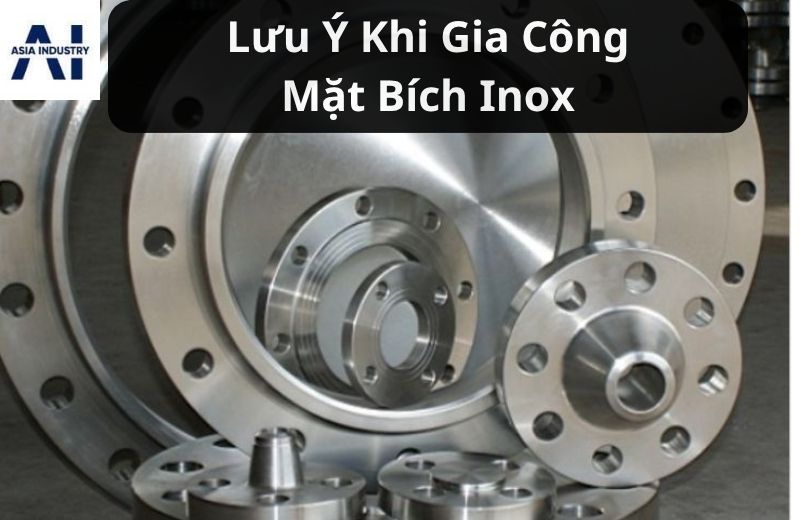

Lưu Ý Cần Thiết Khi Đặt Gia Công Mặt Bích Inox

Để đảm bảo nhận được sản phẩm gia công mặt bích inox chất lượng cao và phù hợp với nhu cầu, cần lưu ý các điểm sau:

• Xác định rõ yêu cầu kỹ thuật: Cung cấp đầy đủ thông số về kích thước (đường kính trong, ngoài, độ dày), số lượng và đường kính lỗ bulông, loại bề mặt làm kín (RF, FF), cấp áp suất (PN, Class), nhiệt độ làm việc, và loại lưu chất trong hệ thống.
• Lựa chọn vật liệu phù hợp: Dựa trên môi trường làm việc, nhiệt độ và đặc tính ăn mòn của lưu chất để chọn giữa Inox 304, Inox 316 hoặc các loại inox chuyên biệt khác.
• Cung cấp bản vẽ chi tiết: Nếu có yêu cầu gia công tùy chỉnh, cần cung cấp bản vẽ kỹ thuật đầy đủ và chính xác để nhà cung cấp có thể chế tạo sản phẩm đúng theo mong muốn.
• Kiểm tra chứng nhận: Yêu cầu nhà cung cấp cung cấp đầy đủ các chứng nhận về chất lượng vật liệu (CO, CQ), chứng nhận xuất xưởng và các báo cáo thử nghiệm liên quan.
• Thỏa thuận về bảo hành và hậu mãi: Đảm bảo có chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật và dịch vụ sau bán hàng khi cần thiết.

Tại Sao Nên Chọn Dịch Vụ Gia Công Mặt Bích Inox Tại ASIA Industry?

ASIA Industry tự hào là đối tác tin cậy trong lĩnh vực gia công mặt bích inox, mang đến những ưu thế vượt trội:

• Quy trình sản xuất hiện đại: Áp dụng công nghệ CNC tiên tiến, máy cắt laser, plasma và các thiết bị gia công cơ khí chính xác, đảm bảo sản phẩm đạt độ chính xác cao, giảm thiểu sai số và tối ưu hóa năng suất.
• Nguyên liệu chuẩn chất lượng: Cam kết sử dụng 100% nguyên liệu inox 304, 316 đạt tiêu chuẩn quốc tế, có đầy đủ chứng nhận CO, CQ, đảm bảo độ bền và an toàn cho mọi ứng dụng.
• Kinh nghiệm và chuyên môn: Đội ngũ kỹ sư và nhân viên kỹ thuật có kinh nghiệm lâu năm trong ngành, am hiểu sâu sắc về các tiêu chuẩn và yêu cầu kỹ thuật, sẵn sàng tư vấn giải pháp tối ưu nhất cho khách hàng.
• Dịch vụ tận tâm: ASIA Industry không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng trong suốt quá trình từ tư vấn, thiết kế, gia công đến lắp đặt và bảo trì, mang lại sự an tâm tuyệt đối.
• Giá cả cạnh tranh: Luôn nỗ lực tối ưu hóa quy trình sản xuất để mang đến sản phẩm chất lượng với mức giá cạnh tranh nhất trên thị trường, giúp khách hàng tối ưu hóa chi phí đầu tư.

Kết Luận

Gia công mặt bích inox chính xác, đạt chuẩn là yếu tố then chốt đảm bảo sự an toàn, hiệu quả và bền vững của hệ thống đường ống trong mọi ngành công nghiệp. Việc lựa chọn vật liệu phù hợp, tuân thủ các tiêu chuẩn quốc tế và hợp tác với đơn vị gia công uy tín là những quyết định quan trọng mà các nhà đầu tư cần cân nhắc. ASIA Industry cam kết mang đến những sản phẩm mặt bích inox chất lượng cao, được gia công chuyên nghiệp, đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của khách hàng. Hãy để chúng tôi đồng hành cùng sự thành công trong dự án của quý vị.
