Công thức tính khối lượng mặt bích tròn

Mặt bích tròn là loại mặt bích công nghiệp phổ biến, giúp kết nối chắc chắn và đảm bảo vận hành ổn định cho hệ thống đường ống. Việc tính toán khối lượng mặt bích chính xác giúp dự toán vật tư hiệu quả. Điều này còn góp phần nâng cao an toàn và tiết kiệm chi phí vận chuyển, lắp đặt. Asia Industry mang đến hướng dẫn chi tiết về công thức tính khối lượng mặt bích tròn, áp dụng cho nhiều tiêu chuẩn khác nhau như mặt bích BS, mặt bích JIS, mặt bích ANSI. Ngoài ra, các lưu ý quan trọng cũng được kèm theo để áp dụng đúng cho từng loại mặt bích và vật liệu.

Các Thông Số Kỹ Thuật Cần Biết

Để tính chính xác khối lượng mặt bích tròn, cần xác định rõ các thông số kỹ thuật sau:

• Đường kính ngoài (D): Kích thước lớn nhất của mặt bích.
• Đường kính trong (d): Kích thước lỗ khoét ở giữa mặt bích.
• Độ dày mặt bích (t): Chiều dày phần vành bích.
• Độ dày cổ bích (t1): Áp dụng cho mặt bích cổ.
• Chiều rộng rãnh (b): Áp dụng cho mặt bích rãnh.
• Mật độ vật liệu (ρ): Thường là thép, inox, gang với các giá trị mật độ khác nhau.

Công Thức Tính Khối Lượng Mặt Bích Tròn Tổng Quát

Mặt bích tròn có dạng hình vành khăn, thể tích được tính bằng diện tích mặt cắt nhân với độ dày. Công thức tổng quát tính thể tích:

V = π × (R1² – R2²) × h

Trong đó:

• R1 = D / 2 (bán kính ngoài, m)
• R2 = d / 2 (bán kính trong, m)
• h = t (độ dày mặt bích, m)

Khối lượng được tính bằng thể tích nhân với mật độ vật liệu:

M = V × ρ

Đơn vị cần đồng nhất để đảm bảo kết quả chính xác.

Công Thức Tính Khối Lượng Mặt Bích Phẳng

Công thức tính khối lượng mặt bích phẳng:

M = (π / 4) × (D² – d²) × t × ρ

Trong đó:

• M: khối lượng (kg)
• D, d, t: kích thước (mm)
• ρ: mật độ vật liệu (kg/mm³)

Ví dụ: Mặt bích phẳng inox với D = 100 mm, d = 50 mm, t = 5 mm, mật độ inox ρ = 7,93 g/cm³, khối lượng khoảng 2,34 kg.

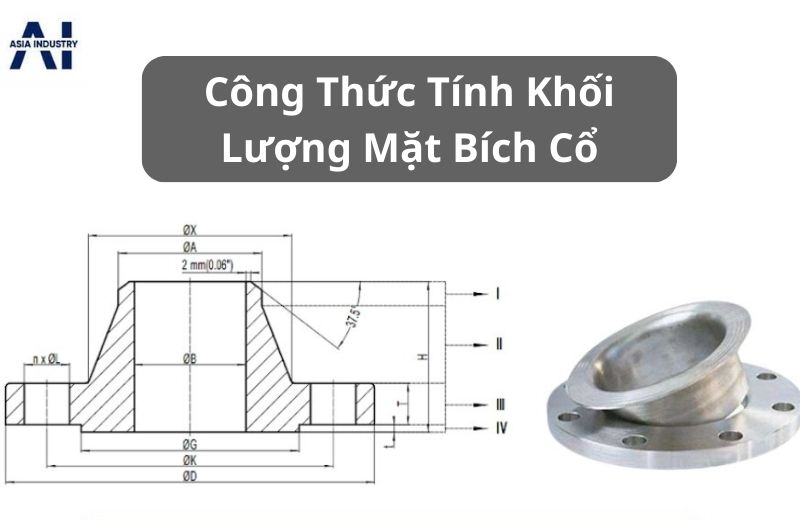

Công Thức Tính Khối Lượng Mặt Bích Cổ

Công thức tính khối lượng mặt bích cổ gồm phần vành bích và cổ bích:

M = (π / 4) × (D² – d²) × t × ρ + (π / 4) × d² × t1 × ρ

Trong đó, t1 là độ dày cổ bích (mm)

Phần đầu tính khối lượng vành bích, phần sau tính khối lượng cổ bích.

Công Thức Tính Khối Lượng Mặt Bích Rãnh

Công thức tính khối lượng mặt bích rãnh:

M = (π / 4) × (D² – d²) × t × ρ + π × d × t1 × b × ρ

Trong đó b là chiều rộng rãnh (mm)

Bảng Mật Độ Vật Liệu Thường Gặp

Hướng Dẫn Cách Tính Và Lưu Ý Khi Áp Dụng Công Thức

Bước 1: Xác định chính xác các thông số kỹ thuật: đường kính ngoài (D), đường kính trong (d), độ dày mặt bích (t), độ dày cổ bích (t1), chiều rộng rãnh (b).

Bước 2: Chọn công thức tính phù hợp với loại mặt bích (phẳng, cổ, rãnh).

Bước 3: Quy đổi đơn vị đồng nhất (thường mm cho kích thước, kg/cm³ cho mật độ).

Bước 4: Áp dụng công thức tính thể tích, sau đó nhân với mật độ vật liệu để ra khối lượng.

Bước 5: Kiểm tra lại kết quả, lưu ý sai số do dung sai kích thước và tiêu chuẩn sản xuất.

Lưu ý: Sai số nhỏ trong kích thước sản xuất có thể ảnh hưởng đến khối lượng tính toán. Việc lựa chọn công thức đúng loại mặt bích giúp đảm bảo kết quả chính xác, phục vụ tốt cho thiết kế và thi công.

Ví Dụ Thực Tế Tính Khối Lượng Mặt Bích Tròn

• Ví dụ 1: Mặt bích inox, D = 150 mm, d = 80 mm, t = 8 mm. Khối lượng khoảng 5,88 kg.
• Ví dụ 2: Mặt bích cổ thép, D = 250 mm, d = 120 mm, t = 20 mm, t1 = 15 mm. Khối lượng khoảng 56,83 kg.
• Ví dụ 3: Mặt bích rãnh gang, D = 300 mm, d = 150 mm, t = 25 mm, t1 = 10 mm, b = 8 mm. Khối lượng khoảng 85,40 kg.

Kết Luận

Việc tính toán chính xác khối lượng mặt bích là bước quan trọng trong quá trình thiết kế hệ thống đường ống, giúp kiểm soát dự toán vật tư và đảm bảo an toàn trong thi công. Tùy vào yêu cầu kỹ thuật và môi trường làm việc, người dùng có thể lựa chọn giữa các loại mặt bích inox, mặt bích inox 316, mặt bích thép hay mặt bích nhựa để đạt hiệu quả sử dụng tối ưu.

Asia Industry khuyến nghị áp dụng công thức tính phù hợp với từng loại mặt bích và vật liệu sử dụng. Đồng thời, cần kiểm tra kỹ các thông số kỹ thuật, dung sai và kích thước tiêu chuẩn để cho ra kết quả chính xác, góp phần tiết kiệm chi phí và nâng cao hiệu quả thi công.
